VUソケット

1.VUDSソケット  2.VUINインクリーザー  3.VUCAPキャップ

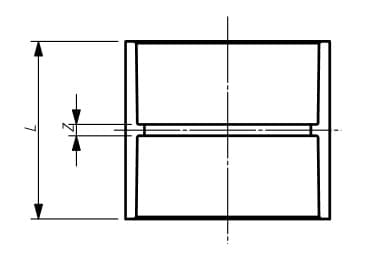

1.VUDSソケット

製品寸法図   接合部寸法図
製品寸法図
(大口径)
  径接合部寸法図
(大口径)
◆ VUDS寸法表 ◆
呼径 寸法 mm
Z I L
40 3 22 47
50 25 53
65 35 73
75 4 40 84
100 5 50 105
125 65 135
150 80 165
200 5 105 215
250 6 125 256
300 7 140 287
350 12 170 352
400 200 412

● VUDSソケット 価格表 ●
バラ価格   箱価格
形式 税込価格 形式 入数 税込価格
継手VUDS 40 ¥24 継手VUDS 40 箱 280 ¥6,069
継手VUDS 50 ¥31 継手VUDS 50 箱 160 ¥4,552
継手VUDS 65 ¥50 継手VUDS 65 箱 74 ¥3,408
継手VUDS 75 ¥80 継手VUDS 75 箱 70 ¥5,120
継手VUDS 100 ¥154 継手VUDS 100 箱 34 ¥4,791
継手VUDS 125 ¥306 継手VUDS 125 箱 14 ¥3,926
継手VUDS 150 ¥525 継手VUDS 150 箱 12 ¥5,771
継手VUDS 200 ¥1,340 継手VUDS 200 箱 6 ¥7,372
継手VUDS 250 ¥2,722 継手VUDS 250 箱 4 ¥9,987
継手VUDS 300 ¥4,389 継手VUDS 300 箱 2 ¥8,053
継手VUDS 350 ¥12,730
継手VUDS 400 ¥20,629

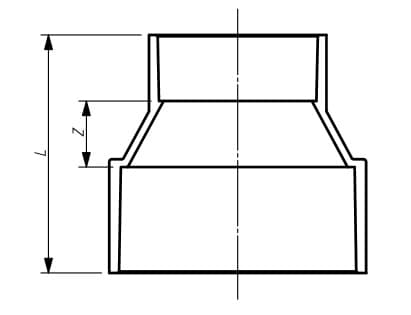

2.VUINインクリーザー

製品寸法図   接合部寸法図
製品寸法図
(大口径)
  接合部寸法図
(大口径)

● VUINインクリーザー 価格表 ●
バラ価格 箱価格
 形式 税込価格 形式 入数 税込価格
継手VUIN 50x40 ¥33 継手VUIN 50x40 箱 150 ¥4,471
継手VUIN 65x50 ¥64 継手VUIN 65x50 箱 100 ¥5,825
継手VUIN 75x50 ¥90 継手VUIN 75x50 箱 120 ¥9,917
継手VUIN 75x65 ¥90 継手VUIN 75x65 箱 90 ¥7,438
継手VUIN 100x50 ¥128 継手VUIN 100x50 箱 54 ¥6,292
継手VUIN 100x65 ¥134 継手VUIN 100x65 箱 54 ¥6,584
継手VUIN 100x75 ¥145 継手VUIN 100x75 箱 48 ¥6,372
継手VUIN 125x100 ¥213 継手VUIN 125x100 箱 25 ¥4,877
継手VUIN 150x100 ¥332 継手VUIN 150x100 箱 20 ¥6,069
継手VUIN 150x125 ¥423 継手VUIN 150x125 箱 18 ¥6,974
継手VUIN 200x100 ¥1,647 継手VUIN 200x100 箱 6 ¥9,063
継手VUIN 200x125 ¥1,756 継手VUIN 200x125 箱 6 ¥9,664
継手VUIN 200x150 ¥1,910 継手VUIN 200x150 箱 6 ¥10,509
継手VUIN 250x200 ¥3,731 継手VUIN 250x200 箱 4 ¥13,687
継手VUIN 300x200 ¥5,596 継手VUIN 300x200 箱 2 ¥10,266
継手VUIN 300x250 ¥7,902 継手VUIN 300x250 箱 2 ¥14,495

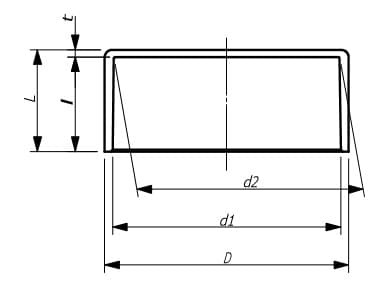

3.VUCAPキャップ

製品寸法図
● VUCAP 価格表 ●
バラ価格
形式 税込価格
キャップVUCAP 40 ¥63
キャップVUCAP 50 ¥64
キャップVUCAP 65 ¥126
キャップVUCAP 75 ¥165
キャップVUCAP 100 ¥321
キャップVUCAP 125 ¥542
キャップVUCAP 150 ¥649
キャップVUCAP 200 ¥1,170
キャップVUCAP 250 ¥2,432
キャップVUCAP 300 ¥4,105
キャップVUCAP 350 ¥11,155
キャップVUCAP 400 ¥17,066
● VUCAP 寸法表 ●
呼径 寸法 mm
d1 d2 D I L t
40 48. 30 47. 80 52.00 22 24.00 1.80
50 60. 35 59. 75 64.50 25 27.00 1.90
65 76. 40 75. 70 81.50 35 37.50 2.40
75 89. 45 88. 65 94.50 40 42.50 2.50
100 114. 55 113. 55 122.00 50 53.00 3.40
125 140. 70 139. 40 148.50 65 69.00 3.70
150 165. 85 164. 25 175.50 80 84.00 4.30
200 217. 30 214. 70 228.00 110 115.00 5.00
250 268. 55 265. 45 280.00 125 138.00 6.00
300 319. 75 316. 25 333.00 140 154.00 7.20
350 373. 00 368. 50 392.00 168 184.30 9.30
400 423.00 417. 75 444.00 200 217.50 10.50
