VUチーズ
１．90°エルボ VUDT　　２．90°大曲りエルボ VULT　　３．45°エルボ VU45Y


１．90°エルボ VUDT

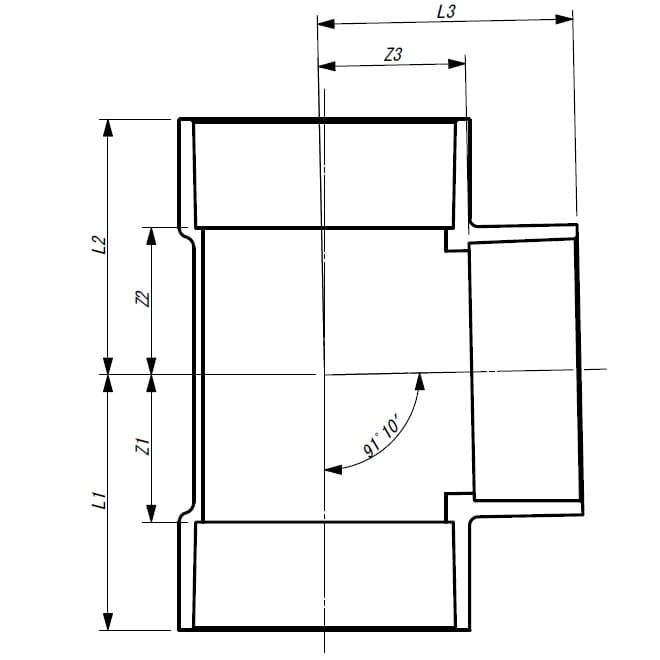

製品寸法図   接合部寸法図
製品寸法図
（大口径） 		  接合部寸法図
(大口径)

●　VUDT 寸法表　●
呼径 寸法 mm
Z1 Z2 Z3 L1 L2 L3
継手VUDT 40 27 27 27 49 49 49
継手VUDT 50 34 34 34 59 59 59
継手VUDT 65 42 43 42 77 78 77
継手VUDT 75 48 49 48 88 89 88
継手VUDT 100 62 63 62 112 113 112
継手VUDT 125 75 76 75 140 141 140
継手VUDT 150 89 90 89 169 170 169
●　VUDT 価格表　●
バラ価格   箱価格
形式 税込価格 形式 入数 税込価格
継手VUDT 40 ¥93 継手VUDT 40　箱 100 ¥8,535
継手VUDT 50 ¥149 継手VUDT 50　箱 50 ¥6,759
継手VUDT 65 ¥168 継手VUDT 65　箱 24 ¥3,700
継手VUDT 75 ¥329 継手VUDT 75　箱 24 ¥7,226
継手VUDT 100 ¥684 継手VUDT 100　箱 12 ¥7,509
継手VUDT 125 ¥1,264 継手VUDT 125　箱 6 ¥6,943
継手VUDT 150 ¥2,274 継手VUDT 150　箱 4 ¥8,335

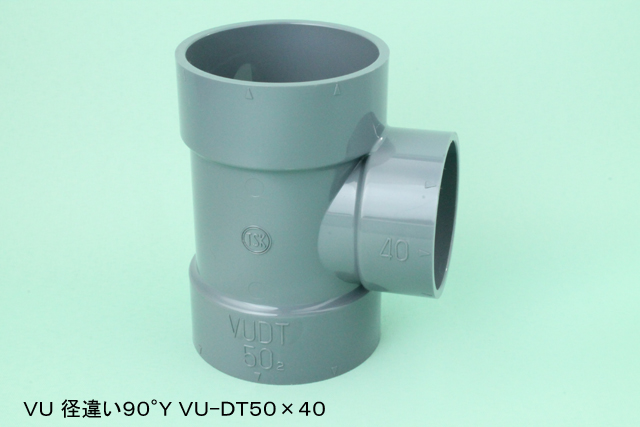

１－２．90°エルボ 径違いVUDT

製品寸法図   接合部寸法図

●　径違いVUDT 価格表　●
バラ価格   箱価格
形式 税込価格 形式 入数 税込価格
継手VUDT 50x40 ¥115 継手VUDT 50x40　箱 66 ¥6,874
継手VUDT 65x50 ¥205 継手VUDT 65x50　箱 34 ¥6,390
継手VUDT 75x50 ¥289 継手VUDT 75x50　箱 34 ¥8,984
継手VUDT 75x65 ¥289 継手VUDT 75x65　箱 30 ¥7,926
継手VUDT 100x50 ¥558 継手VUDT 100x50　箱 22 ¥11,231
継手VUDT 100x75 ¥558 継手VUDT 100x75　箱 14 ¥7,150
継手VUDT 150x75 ¥2,309 継手VUDT 150x75　箱 7 ¥14,811
継手VUDT 150x100 ¥2,309 継手VUDT 150x100　箱 6 ¥12,694
継手VUDT 150x125 ¥2,309


塩ビ継手トップへ
２．90°大曲りエルボ VULT

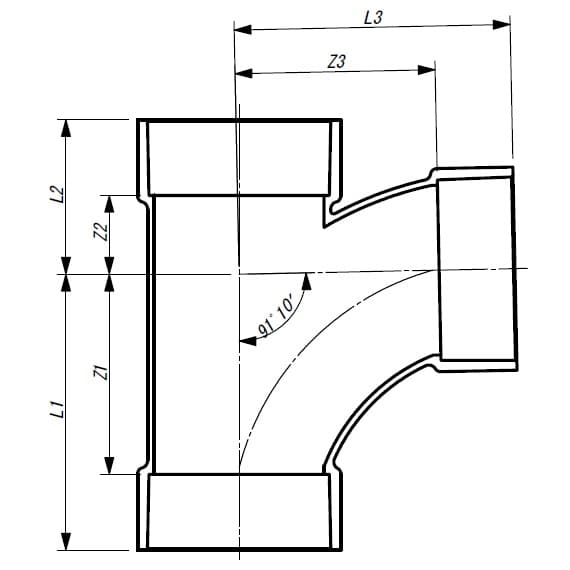

製品寸法図   接合部寸法図
製品寸法図
（大口径） 		  接合部寸法図
（大口径）
●　VULT 寸法表　●
呼径 寸法 mm
Z1 Z2 Z3 L1 L2 L3
継手VULT 50 66 26 66 91 51 91
継手VULT 75 100 30 100 140 70 140
継手VULT 100 128 45 128 178 95 178
継手VULT 125 140 50 140 205 115 205
継手VULT 150 170 65 170 250 145 250
●　VULT 価格表　●
バラ価格   箱価格
 形式 税込
価格		 形式 入数 税込
価格
継手VULT 50 ¥221 継手VULT 50　箱 34 ¥6,824
継手VULT 75 ¥554 継手VULT 75　箱 16 ¥8,089
継手VULT 100 ¥1,061 継手VULT 100　箱 8 ¥7,784
継手VULT 125 ¥1,776 継手VULT 125　箱 4 ¥6,514
継手VULT 150 ¥2,306 継手VULT 150　箱 3 ¥6,300

塩ビ継手トップへ

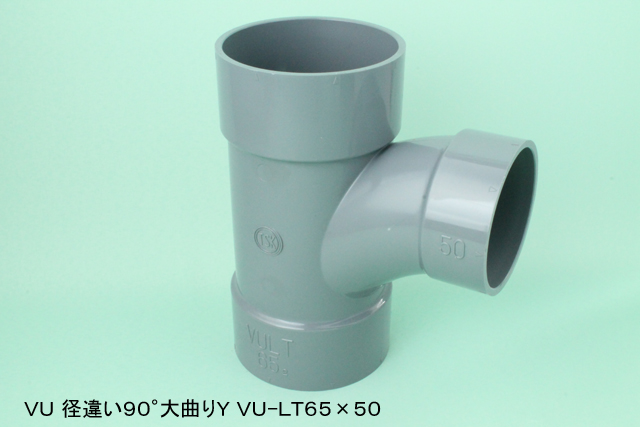

２－２．90°大曲り　径違いエルボ VULT

製品寸法図   接合部寸法図
●　径違いVULT 価格表　●
バラ価格   箱価格
 形式 税込
価格		 形式 入数 税込
価格
継手VULT 65x50 ¥270 継手VULT 65x50　箱 24 ¥5,919
継手VULT 75x50 ¥385 継手VULT 75x50　箱 26 ¥9,184
継手VULT 75x65 ¥385 継手VULT 75x65　箱 20 ¥7,065
継手VULT 100x50 ¥730 継手VULT 100x50　箱 14 ¥9,361
継手VULT 100x75 ¥730 継手VULT 100x75　箱 12 ¥8,024
継手VULT 125x100 ¥1,539 継手VULT 125x100　箱 4 ¥5,643
継手VULT 150x125 ¥2,498 継手VULT 150x125　箱 3 ¥6,870


３．45°エルボ VU45Y

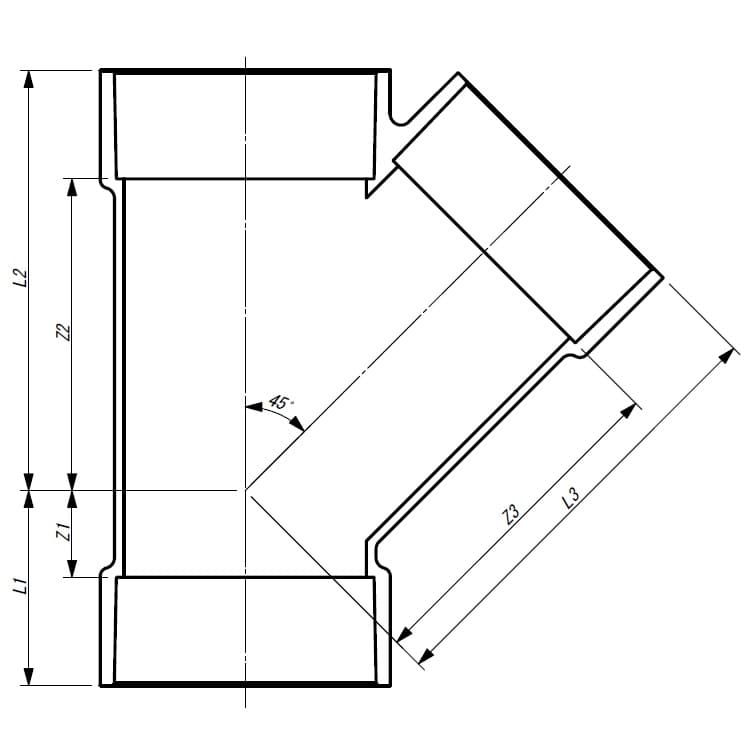

製品寸法図   接合部寸法図
製品寸法図
（大口径） 		  接合部寸法図
（大口径）
●　VU 45Y 寸法表　●
呼径 寸法 mm
Z1 Z2 Z3 L1 L2 L3
継手VU45Y 50 20 72 78 45 97 103
継手VU45Y 75 26 106 115 66 146 155
継手VU45Y 100 32 134 144 82 184 194
継手VU45Y 125 38 172 175 103 237 240
継手VU45Y 150 44 204 210 124 284 290
継手VU45Y 200 42 258 268 147 363 373
●　VU 45Y 価格表　●
バラ価格   箱価格
形式 税込
価格		 形式 入数 税込
価格
継手VU45Y 50 ¥189 継手VU45Y 50　箱 40 ¥6,923
継手VU45Y 75 ¥454 継手VU45Y 75　箱 16 ¥6,638
継手VU45Y 100 ¥924 継手VU45Y 100　箱 8 ¥6,771
継手VU45Y 125 ¥1,724 継手VU45Y 125　箱 4 ¥6,325
継手VU45Y 150 ¥3,913 継手VU45Y 150　箱 3 ¥10,768
継手VU45Y 200 ¥17,820 継手VU45Y 200　箱 2 ¥32,691

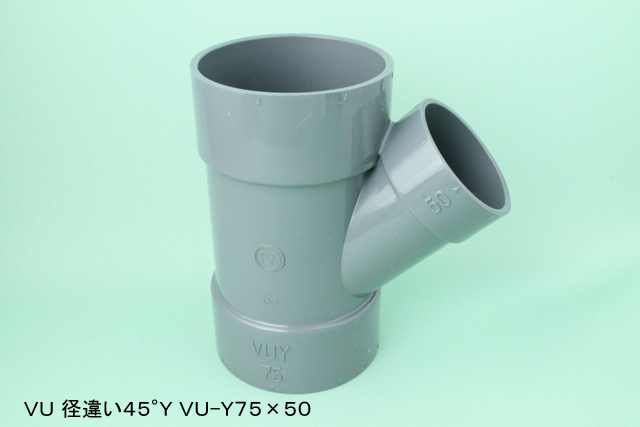

３－２．45°エルボ 　径違いVU45Y

製品寸法図   接合部寸法図
●　径違い　VU45Y 価格表　●
バラ価格   箱価格
形式 税込
価格		 形式 入数 税込
価格
継手VU45Y 75x50 ¥328 継手VU45Y 75x50　箱 26 ¥7,766
継手VU45Y 100x50 ¥673 継手VU45Y 100x50　箱 16 ¥9,863
継手VU45Y 100x75 ¥673 継手VU45Y 100x75　箱 10 ¥6,164


塩ビ継手トップへ
