DVソケット

1.DVDSソケット  2.DVINインクリーザー  3.DVVS排水バルソケット


1.DVDSソケット

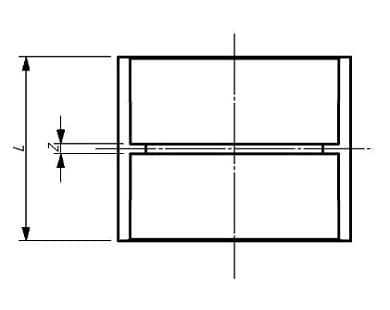

製品寸法図   接合部寸法図
製品寸法図(大口径)   接合部寸法図(大口径)
◆ DVDS寸法表 ◆
呼径 寸法 mm
Z I L
40 3 22 47
50 25 53
65 35 73
75 4 40 84
100 50 104
125 65 134
150 80 164
200 5 105 215
250 6 130 266
300 7 140 287
● DVDS 価格表 ●
バラ価格   箱価格
形式 税込価格 形式 入数 税込価格
継手DVDS 40 ¥38 継手DVDS 40 箱 280 ¥9,682
継手DVDS 50 ¥48 継手DVDS 50 箱 160 ¥7,022
継手DVDS 65 ¥78 継手DVDS 65 箱 74 ¥5,315
継手DVDS 75 ¥125 継手DVDS 75 箱 70 ¥8,007
継手DVDS 100 ¥236 継手DVDS 100 箱 34 ¥7,371
継手DVDS 125 ¥473 継手DVDS 125 箱 14 ¥6,070
継手DVDS 150 ¥812 継手DVDS 150 箱 12 ¥8,938
継手DVDS 200 ¥1,315 継手DVDS 200 箱 6 ¥7,238
継手DVDS 250 ¥2,672 継手DVDS 250 箱 4 ¥9,805
継手DVDS 300 ¥4,309 継手DVDS 300 箱 2 ¥7,906


2.DVINインクリーザー

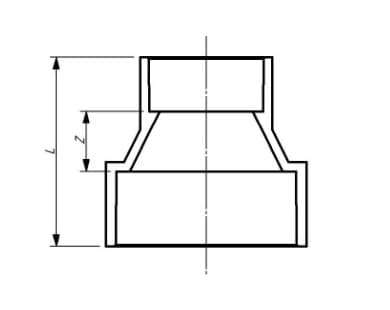

製品寸法図   接合部寸法図
製品寸法図(大口径)
  接合部寸法図(大口径)
◆ DVIN 寸法表 ◆
呼径 寸法 mm
Z L
50×40 20 67
65×50 80
75×50 25 90
75×65 100
100×50 30 105
100×65 115
100×75 120
125×100 35 150
150×100 40 170
150×125 185
200×100 45 205
200×125 215
200×150 230
● DVIN 価格表 ●
バラ価格   箱価格
形式 税込価格 形式 入数 税込価格
継手DVIN 50x40 ¥54 継手DVIN 50x40 箱 150 ¥7,382
継手DVIN 65x50 ¥103 継手DVIN 65x50 箱 100 ¥9,443
継手DVIN 75x50 ¥145 継手DVIN 75x50 箱 120 ¥1,5960
継手DVIN 75x65 ¥145 継手DVIN 75x65 箱 90 ¥1,1970
継手DVIN 100x50 ¥206 継手DVIN 100x50 箱 54 ¥1,0198
継手DVIN 100x65 ¥215 継手DVIN 100x65 箱 54 ¥1,0629
継手DVIN 100x75 ¥233 継手DVIN 100x75 箱 48 ¥1,0278
継手DVIN 125x100 ¥341 継手DVIN 125x100 箱 25 ¥7,814
継手DVIN 150x100 ¥534 継手DVIN 150x100 箱 20 ¥9,789
継手DVIN 150x125 ¥680 継手DVIN 150x125 箱 18 ¥1,1228
継手DVIN 200x100 ¥1,617 継手DVIN 200x100 箱 6 ¥8,898
継手DVIN 200x125 ¥1,724 継手DVIN 200x125 箱 6 ¥9,488
継手DVIN 200x150 ¥1,875 継手DVIN 200x150 箱 6 ¥1,0318


3.DVVS排水バルソケット

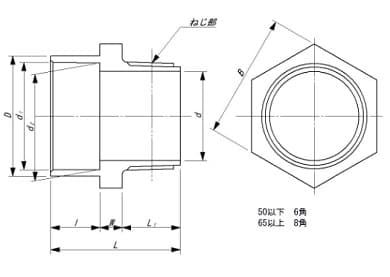

製品寸法図
● DVVS 寸法表 ●
呼径 d1 d2 ねじ部
 呼び
L1 L B
基準寸法 許容差 基準寸法 許容差
40 48.30 ±0.30 47.80 ±0.30 40.0 R1 1/2 54 22 10.00 26 58 56.00
50 60. 35 59. 75 50.0 R2 67 25 12.00 31 68 69.50
65 76.40 75. 70 68.0 R2 1/2 83 35 15.00 35 85 86.00
75 89.45 88. 65 77.0 R3 97 40 16.00 39 95 100.00
100 114. 55 ±0. 35 113.55 ±0.35 100.0 R4 124 50 17.50 47 114 127.00
125 140. 70 ±0.40 139.40 ±0.40 122.0 R5 151 65 19.00 50 134 154.00
150 165.85 ±0.45 164. 25 ±0.45 145.8 R6 178 80 20.00 55 155 180.00
200 217.90 ±0.80 215.90 ±0.80 191.0 R8 236 170 23.00 73 265 234.00
● DVVS 価格表 ●
バラ価格
形式 税込価格
排水バルソケットDVVS 40 ¥75
排水バルソケットDVVS 50 ¥110
排水バルソケットDVVS 65 ¥160
排水バルソケットDVVS 75 ¥228
排水バルソケットDVVS 100 ¥460
排水バルソケットDVVS 125 ¥1,314
排水バルソケットDVVS 150 ¥1,820
排水バルソケットDVVS 200 ¥5,074
