【ギザ圧接(ノンスリ圧接)】U字溝グレーチングの販売

1-1. ギザ歩行用 圧接U字溝グレーチング
1-2. ギザ一般用 圧接U字溝グレーチング

ギザ(ノンスリ)圧接U字溝グレーチング 一般用
支払
送料
詳細
送料1,980円 本州・四国(一部地域を除く)
1,980円※加算送料について

直送品につき3万円以上で送料無料
出荷 2~5営業日
欠品時:ご連絡
送料見積 個人宅配達
北海道・九州・一部地域

見積フォームFAX見積用紙
(注意)本州・四国の個人様宅は送料見積とさせていただきます。※加算送料について

1.ギザ歩行用 圧接U字溝グレーチング

ギザ(ノンスリ)圧接U字溝グレーチング 歩行用
ギザ歩行用圧接式U字溝グレーチングの特徴
  • ギザ歩行用圧接式U字溝グレーチングは並列したベアリングバー上をクロスバーが交差・圧接したグレーチングで、ツバがL3x30、クロスバーピッチが50ミリになっております。
  • ベアリングバーは上面がタイプの凸凹したギザタイプの3x19を使用していますので、歩行専用タイプとなります。

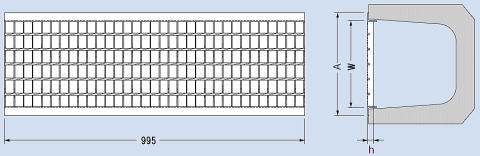

ギザ(ノンスリ)圧接U字溝グレーチング 歩行用 寸法図
グレーチングの形式説明

グレーチングの形式説明

ギザ圧接U字溝グレーチング(歩行用 メーンバーピッチ30ミリ クロスバーピッチ50ミリ)
形式 サイズ(mm) 税込価格
(税抜価格)

溝幅 内幅(W) 外幅(A) 長さ(L) 高さ(h) ツバ寸法
ギザ歩行 19-10 100 90 144 995 19 L30x30x3 ¥3,089(¥2,808)
ギザ歩行 19-12 120 110 164 ¥3,208(¥2,916)
ギザ歩行 19-15 150 140 194 ¥3,326(¥3,024)
ギザ歩行 19-18 180 170 224 ¥3,683(¥3,348)
ギザ歩行 19-20 200 190 244 ¥3,920(¥3,564)
ギザ歩行 19-24 240 230 284 ¥4,277(¥3,888)
ギザ歩行 19-30 300 290 344 ¥4,811(¥4,374)
ギザ歩行 19-36 360 350 404 ¥5,821(¥5,292)
ギザ歩行 19-45 450 440 494 ¥6,356(¥5,778)

*ニムラPUCMVが主な販売対象となりますが、在庫状況により他社品になることがあります。

2.ギザ一般用 圧接U字溝グレーチング

ギザ圧接U字溝グレーチング(一般用)の特徴
  • 圧接式U字溝グレーチングは並列したベアリングバー上をクロスバーが交差・圧接したグレーチングで、ベアリングバーの大きさによりツバがL5x40以上、クロスバーピッチが通常100ミリになっております。(クロスバー50ピッチタイプの場合はご相談ください。)
  • ベアリングバーはプレーンタイプのIバーを使用し、車両通行に対応していますので、車両通過時の衝撃が小さい敷地内等の側溝にご利用ください。
  • すべてのU字溝グレーチングはツバ・上面が路面より出ます。車両通過時の衝撃の大きい場所でのご利用は、適用荷重とは関係なく避けてください。
ギザ(ノンスリ)圧接U字溝グレーチング 一般用

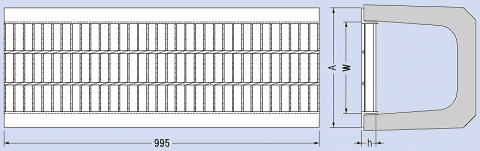

ギザ(ノンスリ)圧接U字溝グレーチング 一般用 寸法図
グレーチングの形式説明

グレーチングの形式説明
ギザ圧接U字溝グレーチング(一般・車両通行用 メーンバーピッチ30ミリ クロスバーピッチ100ミリ)
形式 サイズ(㎜) 適用荷重  税込価格
(税抜価格)

溝幅 内幅(W) 外幅(A) 高さ(H) ツバ
ギザ圧接 25-12 120 110 180 25 L40x40x5 T-14 ¥4,919(¥4,472)
ギザ圧接 25-15 150 140 210 25 L40x40x5 T-14 ¥5,377(¥4,888)
ギザ圧接 25-18 180 170 240 25 L40x40x5 T-14 ¥5,720(¥5,200)
ギザ圧接 25-24 240 230 300 25 L40x40x5 T-2 ¥6,521(¥5,928)
ギザ圧接 32-24 240 230 300 32 L40x40x5 T-14 ¥6,635(¥6,032)
ギザ圧接 25-30 300 290 360 25 L40x40x5 T-2 ¥7,150(¥6,500)
ギザ圧接 38-30 300 290 360 38 L40x40x5 T-6 ¥8,466(¥7,696)
ギザ圧接 44-30 300 287 375 44 L50x50x6 T-14 ¥10,010(¥9,100)
ギザ圧接 32-36 360 350 420 32 L40x40x5 T-2 ¥8,008(¥7,280)
ギザ圧接 44-36 360 347 435 44 L50x50x6 T-6 ¥11,840(¥10,764)
ギザ圧接 50-36 360 347 435 50 L50x50x6 T-14 ¥13,556(¥12,324)
ギザ圧接 32-40 400 390 460 32 L40x40x5 T-2 ¥9,381(¥8,528)
ギザ圧接 44-40 400 387 475 44 L50x50x6 T-6 ¥13,156(¥11,960)
ギザ圧接 50-40 400 387 475 50 L50x50x6 T-14 ¥15,902(¥14,456)
ギザ圧接 32-45 450 440 510 32 L40x40x5 T-2 ¥10,410(¥9,464)
ギザ圧接 50-45 450 437 525 50 L50x50x6 T-6 ¥17,446(¥15,860)
ギザ圧接 55-45 450 433 547 50 L65x65x8 T-6 ¥19,906(¥18,096)
ギザ圧接 32-50 500 490 560 32 L40x40x5 T-2 ¥12,756(¥11,596)
ギザ圧接 50-50 500 487 575 50 L50x50x6 T-6 ¥19,105(¥17,368)
ギザ圧接 60-50 500 483 597 60 L65x65x8 T-14 ¥26,312(¥23,920)
ギザ圧接 38-60 600 590 660 38 L40x40x5 T-2 ¥17,046(¥15,496)
ギザ圧接 55-60 600 583 697 55 L65x65x8 T-6 ¥29,058(¥26,416)
ギザ圧接 75-60 600 583 715 75 L75x75x9 T-14 ¥38,152(¥34,684)

■ノンスリップU字溝グレーチングについて
  • ノンスリップU字溝グレーチングは、メインバーの表面に凸凹模様等を施すことにより、摩擦を増やしすべり防止機能を向上させ、快適な歩行感が得られます。革靴やスニーカーなど、底の平らな靴を履いた歩行者に効果を発揮します。
  • ツバの厚み分だけグレーチングが突出しますので車両通行時に大きな衝撃のかかる場所での使用はできません。掲載の適用荷重は側溝での計算荷重です。
  • 下のU字溝が凸凹(不陸)しているとガタツキ、U字溝の屈曲部が大きいと設置することができません。

*ニムラPUCVが主な販売対象となりますが、在庫状況により他社品になることがあります。

梱包形態・出荷メーカーについて
  1. 弊社では、20~30枚以上、200~300㎏以上のグレーチングのご注文を目安に、パレット上にフィルムで梱包して出荷しております。
  2. 商品の引渡しは車上渡しですので、フォークリフトのない場合はフィルムを破いて手降ろししてください。
  3. 弊社では、同一規格のグレーチングをその時の在庫状況を勘案して複数の問屋から購入しておりますので、購入時期により出荷メーカーが違う場合がありますことを予めご了承ください。
  4. メーカーが違ってもプレーングレーチングは外観・荷重条件に大きな違いがありませんので、弊社独自の形式呼称を使用しております。
