1.歩行用圧接U字溝グレーチング

歩行用圧接U字溝グレーチングの特徴
  • ツイストバーピッチは50ミリです。
  • 縦横のバーの交点を圧接した安心設計です。
  • 排水溝に置くだけで作業完了。
歩行用圧接U字溝グレーチング

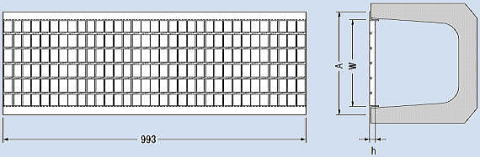

歩行用圧接U字溝グレーチング 寸法図
グレーチングの形式説明

グレーチングの形式説明
歩行用圧接U字溝グレーチング(ピッチ30ミリ)
形式 サイズ(mm) 適用荷重 税込価格 (税抜価格)
溝幅 内幅(W) 外幅(A) 高さ(h) ツバ
圧歩 19-10 100 90 144 19 L30x30x3 歩行用 ¥2,150(¥1,991)
圧歩 19-12 120 110 164 ¥2,280(¥2,112)
圧歩 19-15 150 140 194 ¥2,380(¥2,204)
圧歩 19-18 180 170 224 ¥2,610(¥2,417)
圧歩 19-24 240 230 284 ¥3,020(¥2,797)
圧歩 19-30 300 290 344 ¥3,370(¥3,121)


2.一般用圧接U字溝グレーチング

一般用圧接U字溝グレーチングの特徴
  • 車両通行路の側溝に適してます。
  • 縦横のバーの交点を圧接した安心設計です。
  • ツイストバーピッチは100ミリです。
  • 排水溝に置くだけで作業完了。
一般用圧接U字溝グレーチング

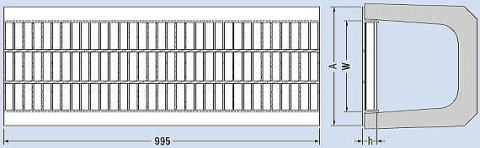

一般用圧接U字溝グレーチング 寸法図
グレーチングの形式説明

グレーチングの形式説明
一般用圧接U字溝グレーチング(車両通行用 ピッチ30、35.3ミリ)
形式 サイズ(㎜) 適用荷重 税込価格(税抜価格)
溝幅 内幅(W) 外幅(A) 高さ(H) ツバ
圧接 19-12 120 110 180 19 L40x40x5 T-14 ¥3,540(¥3,278)
圧接 25-12 120 110 180 25 L40x40x5 T-14 ¥3,780(¥3,500)
圧接 19-15 150 140 210 19 L40x40x5 T-2 ¥3,840(¥3,556)
圧接 25-15 150 140 210 25 L40x40x5 T-14 ¥4,080(¥3,778)
圧接 19-18 180 170 240 19 L40x40x5 T-2 ¥4,080(¥3,778)
圧接 25-18 180 170 240 25 L40x40x5 T-14 ¥4,380(¥4,056)
圧接 25-24 240 230 300 25 L40x40x5 T-2 ¥5,040(¥4,667)
圧接 32-24 240 230 300 32 L40x40x5 T-14 ¥5,040(¥4,667)
圧接 25-30 300 290 360 25 L40x40x5 T-2 ¥5,460(¥5,056)
圧接 32-30 300 290 360 32 L40x40x5 T-2 ¥5,640(¥5,222)
圧接 38-30 300 290 360 38 L40x40x5 T-6 ¥6,480(¥6,000)
圧接 44-30 300 288 376 44 L50x50x6 T-14 ¥7,020(¥6,500)
圧接 32-36 360 350 420 32 L40x40x5 T-2 ¥6,000(¥5,556)
圧接 38-36 360 350 420 38 L40x40x5 T-2 ¥7,260(¥6,722)
圧接 44-36 360 347 435 44 L50x50x6 T-6 ¥7,800(¥7,222)
圧接 50-36 360 347 435 50 L50x50x6 T-14 ¥9,480(¥8,778)
圧接 32-40 400 390 460 32 L40x40x5 T-2 ¥7,020(¥6,500)
圧接 44-40 400 387 475 44 L50x50x6 T-6 ¥8,640(¥8,000)
圧接 50-40 400 387 475 50 L50x50x6 T-14 ¥11,280(¥10,444)
圧接 32-45 450 440 510 32 L40x40x5 T-2 ¥7,080(¥6,556)
圧接 38-45 450 440 510 38 L40x40x5 T-2 ¥8,340(¥7,722)
圧接 50-45 450 437 525 50 L50x50x6 T-6 ¥11,340(¥10,500)
圧接 55-45 450 433 547 55 L65x65x8 T-14 ¥13,860(¥12,833)
圧接 32-50 500 490 560 32 L40x40x5 T-2 ¥9,240(¥8,556)
圧接 50-50 500 487 575 50 L50x50x6 T-6 ¥11,880(¥11,000)
圧接 60-50 500 483 571 60 L50x50x6 T-14 ¥16,200(¥15,000)
圧接 38-60 600 590 660 38 L40x40x5 T-2 ¥9,780(¥9,056)
圧接 55-60 600 583 697 55 L65x65x8 T-6 ¥15,720(¥14,556)
圧接 75-60 600 583 715 75 L75x75x9 T-14 ¥23,100(¥21,389)
■圧接U字溝グレーチングについて
  • 圧接U字溝グレーチングはメインバーとクロスバーの交点を圧接しているため、組工グレーチングよりは割高ですが、その他のグレーチングと比較して割安です。
  • U字溝グレーチングは、すべてツバの厚み分だけグレーチングが突出しますので、車両通行時に大きな衝撃のかかる場所での使用はできません。掲載の適用荷重は側溝での計算荷重です
  • 下のU字溝が凸凹(不陸)しているとガタツキ、U字溝の屈曲部が大きいと設置することができません

■梱包形態・出荷メーカーについて
  1. 弊社では、20~30枚以上、200~300㎏以上のグレーチングのご注文を目安に、パレット上にフィルムで梱包して出荷しております。
     商品の引渡しは車上渡しですので、フォークリフトのない場合はフィルムを破いて手降ろししてください。
  2. 弊社では、同一規格のグレーチングをその時の在庫状況を勘案して複数の問屋から購入しておりますので、購入時期により出荷メーカーが違う場合がありますことを予めご了承ください。
     メーカーが違ってもプレーングレーチングは外観・荷重条件に大きな違いがありませんので、弊社独自の形式呼称を使用しております。
