組工グレーチングはバーピッチが33ミリでコストパフォーマンスに優れているのが特徴です。一般敷地内の周囲のような車両通行量の少ない場所での使用に最適です。
外構プロ カート 問い合わせ ご利用ガイド モール案内

やまと屋モール 建築資材プロ 金物資材プロ 外構プロ ドレインプロ
FAX見積用紙 FAX注文用紙 お問い合わせフォーム
外構プロ
お店からのご案内
お店からのご案内2


組工グレーチングの販売

 プレーン  ギザ(ノンスリップ)

組工グレーチング 19-15
支払
送料
詳細
本州・四国の事業所届け
1,980円※加算送料について

10枚以上で送料無料
出荷 1~4営業日
欠品時:ご連絡
個人・現場、北海道・東北
九州・離島一部地域

見積フォームFAX見積用紙
個人様の場合、西濃運輸引取にしていただくことで、送料を事業所扱いとさせていただきます。


 組工グレーチングの特徴

 プレーン

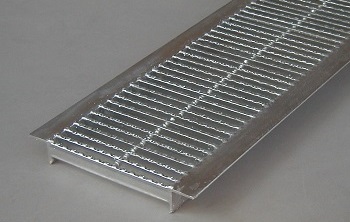

 ギザ(ノンスリップ)
  • 組工グレーチングはベアリングバーをクロスバーが貫通・組込構造になっており、最もコストパフォーマンスに優れ、広い分野でご利用いただいております
  • 設置作業がU字溝に取り付けるだけで完了しますので、施工費とも他のグレーチングと比較して割安です。
  • 車両通過時の衝撃が小さい敷地内等の側溝にご利用ください。
  • すべてのU字溝グレーチングはツバ・上面が路面より出ます。車両通過時の衝撃の大きい場所でのご利用は、適用荷重とは関係なく避けてください。


 ▼プレーンタイプ


組工グレーチング 19-15 組工グレーチング 25-15
組工 19-15
〈歩行用〉

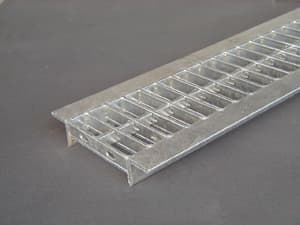

組工 25-15
〈車両通行用〉

組工グレーチング 寸法図
グレーチングの形式説明

グレーチングの形式説明


〈歩行用〉プレーン普通目 ツバ L3 x 30 P=33
形式 サイズ
(mm)
税抜価格(税込価格) ダウンロード
溝幅 内幅
(W)
外幅
(A)
高さ
(h)
ツバ
グレーチング 組工 19-09 90 80 134 19 L30x3 ¥2,071(¥2,278) 組工 19-09 強度計算書 組工 19-09 図面
グレーチング 組工 19-12 120 110 164 ¥2,318(¥2,550) 組工 19-12 強度計算書 組工 19-12 図面
グレーチング 組工 19-15 150 140 194 ¥2,366(¥2,603) 組工 19-15 強度計算書 組工 19-15 図面
グレーチング 組工 19-18 180 170 224 ¥2,719(¥2,991) 組工 19-18 強度計算書 組工 19-18 図面
グレーチング 組工 19-24 240 230 284 ¥2,926(¥3,219) 組工 19-24 強度計算書 組工 19-24 図面
グレーチング 組工 19-30 300 290 344 ¥3,424(¥3,766) 組工 19-30 強度計算書 組工 19-30 図面
  組工19-09・19-12は側溝適用荷重6トン、19-15、19-18は側溝適用荷重は2トンですが、安全性を考慮して歩行用として表示させていただきます。


●〈車両通行用〉プレーン普通目 ツバ L5 x 40 P=33
形式 サイズ
(㎜)
適用
荷重
税抜価格(税込価格) ダウンロード
溝幅 内幅
(W)
外幅
(A)
高さ
(H)
ツバ
グレーチング 組工 25-12 120 110 180 25 L40x5 T-14 ¥3,600(¥3,960) 組工 25-12 強度計算書 組工 25-12 図面
グレーチング 組工 25-15 150 140 210 25 T-14 ¥3,700(¥4,070) 組工 25-15 強度計算書 組工 25-15 図面
グレーチング 組工 25-18 180 170 240 25 T-6 ¥4,200(¥4,620) 組工 25-18 強度計算書 組工 25-18 図面
グレーチング 組工 25-24 240 230 300 25 T-2 ¥4,600(¥5,060) 組工 25-24 強度計算書 組工 25-24 図面
グレーチング 組工 32-24 240 230 300 32 T-6 ¥5,200(¥5,720) 組工 32-24 強度計算書 組工 32-24 図面
グレーチング 組工 25-30 300 290 360 25 T-2 ¥5,600(¥6,160) 組工 25-30 強度計算書 組工 25-30 図面
グレーチング 組工 38-30 300 290 360 38 T-6 ¥7,200(¥7,920) 組工 38-30 強度計算書 組工 38-30 図面

梱包形態・出荷メーカーについて
  • 弊社では、20~30枚以上、200~300㎏以上のグレーチングを目安に、パレット上にフィルムで梱包して出荷しております。
  • 商品の引渡しは車上渡しですので、フォークリフトのない場合はフィルムを破いて手降ろししてください。
  • 弊社では、同一規格のグレーチングをその時の在庫状況を勘案して複数の問屋から購入しておりますので、購入時期により出荷メーカーが違う場合がありますことを予めご了承ください。メーカーが違ってもプレーングレーチングは外観・荷重条件に大きな違いがありませんので、弊社独自の形式呼称を使用しております。



 ▼普通目ギザ・細目ギザ(ノンスリップタイプ)

支払
送料
詳細
本州・四国の事業所届け
1,980円※加算送料について

直送品につき3万円以上で送料無料
出荷 通常2~3日で出荷
欠品時納期
20日~1ヶ月で出荷
個人・現場、北海道・東北
九州・離島一部地域

見積フォームFAX見積用紙
個人様の場合、西濃運輸引取にしていただくことで、送料を事業所扱いとさせていただきます。
※本品は直送品につき、送料は個別加算となります


組工ギザ 普通目 組工ギザ 細目

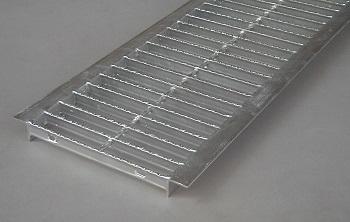

組工ギザ 普通目
〈歩行用〉
組工ギザ 細目
〈歩行用〉

●〈歩行用〉ギザ普通目 ツバ L3 x 30 P=33
形式 サイズ
(mm)
税抜価格(税込価格)
溝幅 内幅
(W)
外幅
(A)
高さ
(H)
ツバ
グレーチング 組工ギザ 19-09 90 80 134 19 L30x3 ¥2,200(¥2,420)
グレーチング 組工ギザ 19-12 120 110 164 ¥2,450(¥2,695)
グレーチング 組工ギザ 19-15 150 140 194 ¥2,600(¥2,860)
グレーチング 組工ギザ 19-18 180 170 224 ¥2,900(¥3,190)
グレーチング 組工ギザ 19-24 240 230 284 ¥3,300(¥3,630)
グレーチング 組工ギザ 19-30 300 290 344 ¥3,500(¥3,850)
  組工19-09・19-12は側溝適用荷重6トン、19-15、19-18は側溝適用荷重は2トンですが、安全性を考慮して歩行用として表示させていただきます。

●〈歩行用〉ギザ細目 ツバ L3 x 30 P=15・隙間=10
形式 サイズ
(mm)
税抜価格(税込価格)
溝幅 内幅
(W)
外幅
(A)
高さ
(H)
ツバ
グレーチング 組工 ギザ細目 19-09 90 80 134 19 L30x3 ¥3,080(¥3,388)
グレーチング 組工 ギザ細目 19-12 120 110 164 ¥3,420(¥3,762)
グレーチング 組工 ギザ細目 19-15 150 140 194 ¥3,710(¥4,081)
グレーチング 組工 ギザ細目 19-18 180 170 224 ¥4,160(¥4,576)
グレーチング 組工 ギザ細目 19-24 240 230 284 ¥5,130(¥5,643)
グレーチング 組工 ギザ細目 19-30 300 290 344 ¥6,160(¥6,776)

■梱包形態・出荷メーカーについて
  • 弊社では、20~30枚以上、200~300㎏以上のグレーチングを目安に、パレット上にフィルムで梱包して出荷しております。
    商品の引渡しは車上渡しですので、フォークリフトのない場合はフィルムを破いて手降ろししてください。
  • 弊社では、同一規格のグレーチングをその時の在庫状況を勘案して複数の問屋から購入しておりますので、購入時期により出荷メーカーが違う場合がありますことを予めご了承ください。メーカーが違ってもプレーングレーチングは外観・荷重条件に大きな違いがありませんので、弊社独自の形式呼称を使用しております。
