　TSユニオン

１．ＴＳＵＳユニオンソケット　　２．ＴＳＫウルトラユニオン２型　　３．ＴＳＫユニオン

１．ＴＳＵＳユニオンソケット

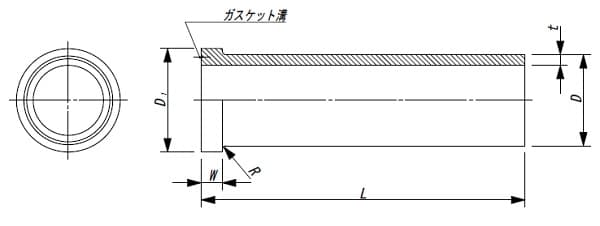

製品寸法図

●　ＴＳＵＳ　価格表　●
バラ価格
形式	税込価格
ユニオンソケットTSUS13	¥63
ユニオンソケットTSUS16	¥106
ユニオンソケットTSUS20	¥83
ユニオンソケットTSUS25	¥126
ユニオンソケットTSUS30	¥171
ユニオンソケットTSUS40	¥253
ユニオンソケットTSUS50	¥402

◆　ＴＳＵＳ　寸法表　◆
呼び径	寸法 mm
呼び径	D	Dの許容差	ｔ	tの許容差	D1	D1の許容差	W	L
13	18.00	±0.2	2.50	±0.2	23.00	±0.3	5	80
16	22.00		3.00	±0.3	27.50	±0.4	5	85
20	26.00		3.00		29.50	±0.5	6	90
25	32.00		3.50		36.50	±0.5	7	100
30	38.00	±0.3	3.50		42.00	±0.6	8	110
40	48.00	±0.3	4.00		53.00	±0.7	8	120
50	60.00	±0.4	4.50	±0.4	71.00	±0.8	9	130

塩ビ継手トップへ

２．ＴＳＫウルトラユニオン２型

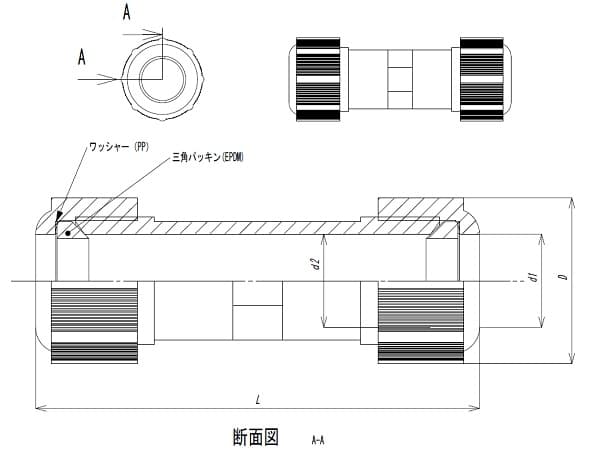

製品寸法図

●ウルトラユニオン価格表　●
バラ価格
形式	税込価格
ウルトラユニオン２型U2-13	¥230
ウルトラユニオン２型U2-16	¥272
ウルトラユニオン２型U2-20	¥406
ウルトラユニオン２型U2-25	¥455
ウルトラユニオン２型U2-30	¥596
ウルトラユニオン２型U2-40	¥897
ウルトラユニオン２型U2-50	¥1,089
ウルトラユニオン２型U2-65	¥2,740
ウルトラユニオン２型U2-75	¥3,787
ウルトラユニオン２型U2-100	¥5,299

◆　ウルトラユニオン寸法表　◆
呼径	寸法 mm
呼径	D	d1	d2	L
13	39.2	19.0	19.7	129.0
16	44.6	22.9	23.2	135.0
20	50.2	28.2	27.5	135.0
25	54.8	33.0	33.5	147.0
30	64.2	38.9	38.8	158.0
40	80.6	49.4	49.3	157.0
50	92.4	61.2	61.3	159.0

塩ビ継手トップへ

３．ＴＳＫユニオン

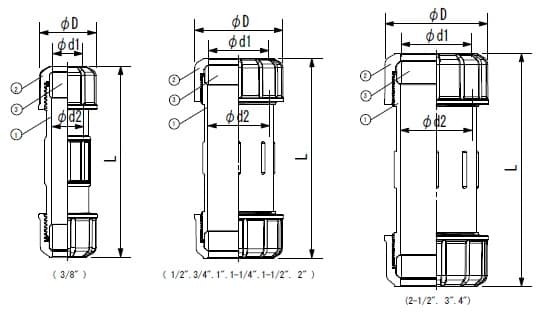

製品寸法図

●　ＴＳＫ　価格表　●
バラ価格
形式	税込価格
ＴＳＫユニオンTSKU13	¥276
ＴＳＫユニオンTSKU16	¥326
ＴＳＫユニオンTSKU20	¥479
ＴＳＫユニオンTSKU25	¥533
ＴＳＫユニオンTSKU30	¥725
ＴＳＫユニオンTSKU40	¥1,119
ＴＳＫユニオンTSKU50	¥1,359

◆　ＴＳＫ　寸法表　◆
呼び径	寸法 mm
呼び径	D	d1	d2	L
13	35.0	18.0	19.1	114.0
16	43.6	21.8	22.3	121.0
20	49.0	25.8	27.3	128.0
25	57.0	31.8	34.3	133.0
30	66.9	37.8	43.0	151.0
40	73.2	47.8	49.2	168.0
50	88.6	59.8	63.8	175.0


NO	部品名称	材質
1	ボディ	PVC-U
2	キャップ	PVC-U
3	シート	EPDM

塩ビ継手トップへ
