ノーブレンステップ（現場タイプ千鳥用）の販売

グリップアンカー
タイプ

ケミカルアンカー
タイプ

現場タイプ
(直壁用）

現場タイプ
(千鳥）

支払方法

出荷営業日

１～４営業日で出荷。欠品時、ご連絡

送料

１，０８０円　：　本州・四国（離島・一部の地域は除く）

北海道・九州・離島・一部の地域は、
お見積フォームまたはFAXお見積り用紙でお見積してください。

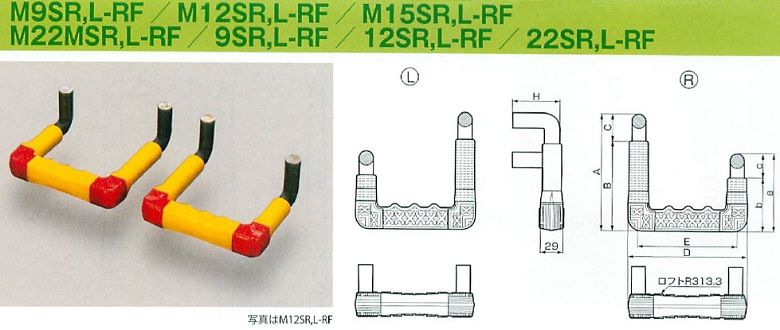

　１．千鳥用　　M9SR,L-RF　　・　　M12SR,L-RF
　　　　　　　　　 M15SR,L-RF　　・　　M22MSR,L-RF

注意　グリップアンカーはＳＳです。

芯材質
SWCH12R	（鉄）
SUS304	（ステンレス）
SUS403	（ステンレス）

形式（例）
（製品符号）	（材質指定）
M9SR,L-RF	SWCH12R
M22MSR/L-RF	SUS304

用途分類

製品用／現場打ち用

●　M9SR,L-RF / M12SR,L-RF / M15SR,L-RF / M22MSR,L-RF　●
寸法・価格一覧表
形式/税込価格 (税抜価格)				寸法 mm
製品符号	芯材質			Ｄ	Ａ	Ｂ	Ｃ	Ｅ	H	芯材径	外径
	SWCH12R	SUS304	SUS403		a	b	c
M9SR,L-RF	¥680 （¥630）	¥2,160 （¥2,000）	¥1,780 （¥1,648）	156	150	115	35	128	60	φ19	φ25
					100	70	30
M12SR,L-RF	¥740 （¥685）	¥2,560 （¥2,370）	¥2,120 （¥1,963）	156	160	125	35	128	60	φ19	φ25
					130	95	35
M15SR,L-RF	¥1,090 （¥1,009）	¥3,520 （¥3,259）	¥2,920 （¥2,704）	152	190	155	35	124	50	φ19	φ26
					150	115	35
M22MSR,L-RF	¥1,150 （¥1,065）	¥3,740 （¥3,463）	¥3,080 （¥2,852）	156	215	162	53	128	50	φ19	φ25
					193	158	35

R,Lは左右の指定となります。例：M 9SR-RF（右）／M 9SL-RF（左）

　２．千鳥用　9SR,L-RF／12SR,L-RF／22MSR,L-RF

注意　グリップアンカーはＳＳです。

芯材質
SWCH12R	（鉄）
SUS304	（ステンレス）
SUS403	（ステンレス）

形式（例）
（製品符号）	（材質指定）
12SL-RF	SWCH12R
9SR-RF	SUS304

用途分類

現場打ち用

●　9SR,L-RF / 12SR,L-RF / 22MSR,L-RF　●
寸法・価格一覧表
形式/税込価格 (税抜価格)				寸法 mm
製品符号	芯材質			Ｄ	Ａ	Ｂ	Ｃ	Ｅ	Ｈ	芯材径	外径
	SWCH12R	SUS304	SUS403		a	b	c
9SR,L-RF	¥590 （¥546）	¥1,860 （¥1,722）	¥1,540 （¥1,426）	156	150	120	30	128	57	φ16	φ24
					100	70	30
12SR,L-RF	¥700 （¥648）	¥2,210 （¥2,046）	¥1,830 （¥1,694）	156	160	125	35	128	57	φ16	φ24
					130	95	35
22SR,L-RF	¥1,070 （¥991）	¥3,430 （¥3,176）	¥2,860 （¥2,648）	156	215	162	53	128	47	φ16	φ25
					193	158	35

R,Lは左右の指定となります。例：9SR-RF（右）／9SL-RF（左）

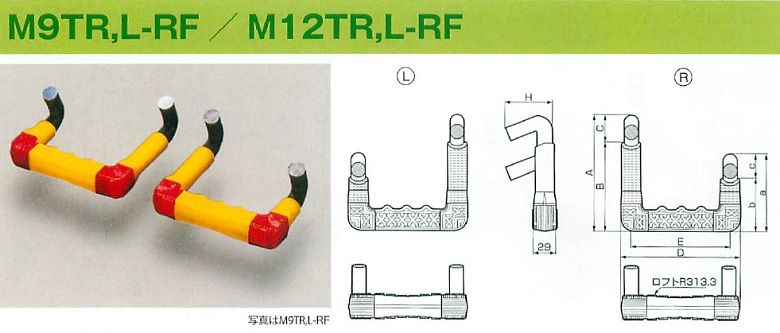

　３．千鳥用　　M9TR,L-RF ／ M12TR,L-RF

注意　グリップアンカーはＳＳです。

芯材質
SWCH12R	（鉄）
SUS304	（ステンレス）
SUS403	（ステンレス）

形式（例）
（製品符号）	（材質指定）
M9TR/L-RF	SUS403

用途分類

現場打ち用

●　M9TR/L-RF・M12TR/L-RF　寸法・価格一覧表　●
形式/税込価格 (税抜価格)				寸法 mm
製品符号	芯材質			Ｄ	Ａ	Ｂ	Ｃ	Ｅ		芯材径	外径
	SWCH12R	SUS304	SUS403		a	b	c
M9TR,L-RF	¥680 （¥630）	¥2,160 （¥2,000）	¥1,780 （¥1,648）	156	150	115	35	128	60	φ19	φ25
					100	70	30
M12TR,L-RF	¥740 （¥685）	¥2,560 （¥2,370）	¥2,120 （¥1,963）	156	160	130	30	128	60	φ19	φ25
					120	90	30

R,Lは左右の指定となります。例：M 9TR-RF（右）／M 9TL-RF（左）

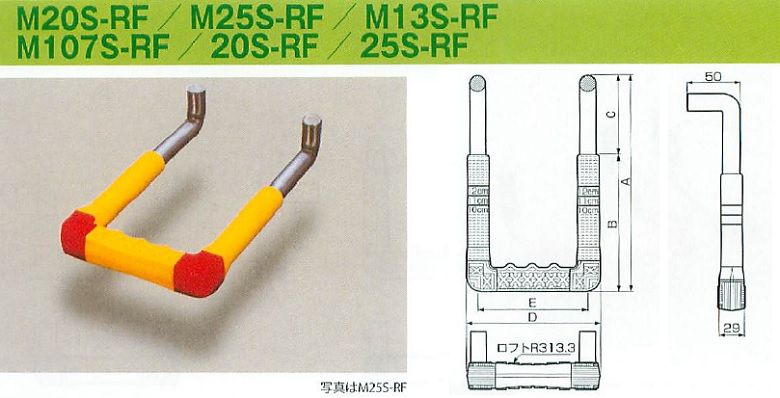

　４．千鳥用　
　　　M13S-RF　／　M20S-RF　／　M25S-RF
　　　 M107S-RF　／　20S/25S-RF

注意　グリップアンカーはＳＳです。

芯材質
SWCH12R	（鉄）
SUS304	（ステンレス）
SUS403	（ステンレス）

形式（例）
（製品符号）	（材質指定）
M25S-RF	SWCH12R

用途分類

現場打ち用

●　M13S-RF／M20S-RF／M25S-RF／M107S-RF／20S/25S-RF 　●
寸法・価格一覧表
形式/税込価格 (税抜価格)				寸法 mm
製品符号	芯材質			Ｄ	Ａ	Ｂ	Ｃ	Ｅ	芯材径	外径
製品符号	SWCH12R	SUS304	SUS403	Ｄ	Ａ	Ｂ	Ｃ	Ｅ	芯材径	外径
M13S-RF	¥1,040 （¥963）	¥3,330 （¥3,083）	¥2,790 （¥2,583）	152	130	95	35	124	φ19	φ26
M20S-RF	¥1,160 （¥1,074）	¥3,710 （¥3,435）	¥3,080 （¥2,852）	156	200	155	45	128	φ19	φ25
M25S-RF	¥1,190 （¥1,102）	¥4,130 （¥3,824）	¥3,300 （¥3,056）	156	250	155	95	128	φ19	φ25
M107S-RF	¥1,040 （¥963）	¥3,360 （¥3,111）	¥2,790 （¥2,583）	152	170	135	35	124	φ19	φ25
20S-RF	¥1,070 （¥991）	¥3,390 （¥3,139）	¥2,830 （¥2,620）	156	200	153	47	128	φ16	φ24
25S-RF	¥1,090 （¥1,009）	¥3,480 （¥3,222）	¥2,900 （¥2,685）	156	250	155	95	128	φ16	φ24

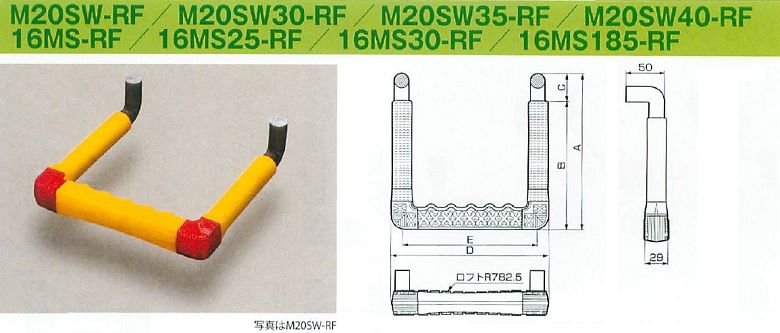

　５．千鳥用　M20SW-RF／16MS-RF／16MS185-RF

注意　グリップアンカーはＳＳです。

芯材質
SWCH12R	（鉄）
SUS304	（ステンレス）
SUS403	（ステンレス）

形式（例）
（製品符号）	（材質指定）
16MS185-RF	SWCH12R

用途分類

現場打ち用

●　M20SW-RF／16MS-RF／16MS185-RF　　寸法・価格一覧表　●
形式/税込価格 (税抜価格)				寸法 mm
製品符号	芯材質			Ｄ	Ａ	Ｂ	Ｃ	Ｅ	芯材径	外径
製品符号	SWCH12R	SUS304	SUS403	Ｄ	Ａ	Ｂ	Ｃ	Ｅ	芯材径	外径
M20SW-RF	¥1,100 （¥1,019）	¥3,850 （¥3,565）	¥3,170 （¥2,935）	202	200	165	35	174	φ19	φ25
M20SW30-RF	¥2,560 （¥2,370）	¥4,480 （¥4,148）	¥3,600 （¥3,333）	202	300	230	70	174	φ19	φ27
M20SW35-RF	¥2,700 （¥2,500）	¥4,750 （¥4,398）	¥3,830 （¥3,546）	202	350	280	70	174	φ19	φ27
M20SW40-RF	¥2,840 （¥2,630）	¥4,970 （¥4,602）	¥4,040 （¥3,741）	202	400	330	70	174	φ19	φ27
16MS-RF	¥1,090 （¥1,009）	¥3,490 （¥3,231）	¥2,860 （¥2,648）	178	220	150	70	150	φ16	φ24
16MS25-RF	¥1,130 （¥1,046）	¥3,620 （¥3,352）	¥3,000 （¥2,778）	178	250	150	100	150	φ16	φ24
16MS30-RF	¥1,290 （¥1,194）	¥4,080 （¥3,778）	¥3,390 （¥3,139）	178	300	150	150	150	φ16	φ24
16MS185-RF	¥1,070 （¥991）	¥3,400 （¥3,148）	¥2,840 （¥2,630）	178	185	150	35	150	φ16	φ24
