継手の販売

１．継手の種類

２．継手の特徴

３．管のサイズ

1.継手の種類

（ＤＶ・ＶＵ・キャップ他・ＴＳ・ＴＳインサート・ＨＩ・ＨＩインサート）

ＤＶ継手

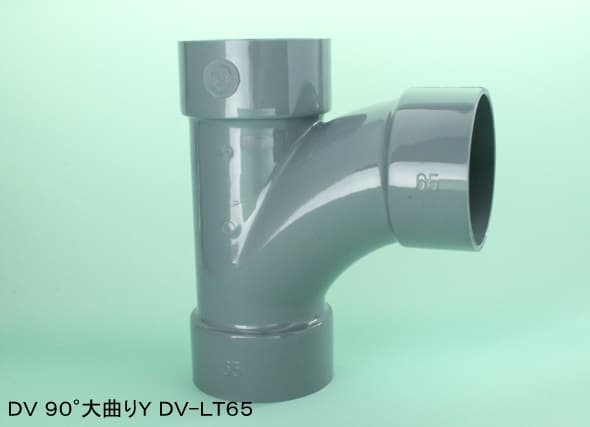

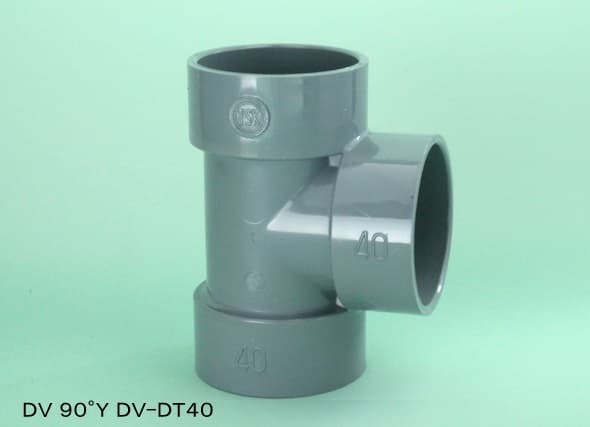

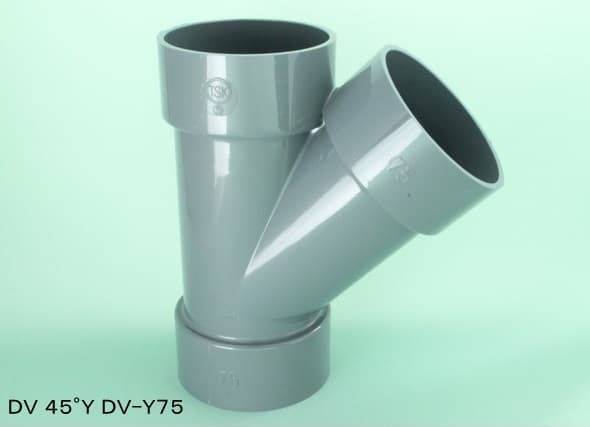

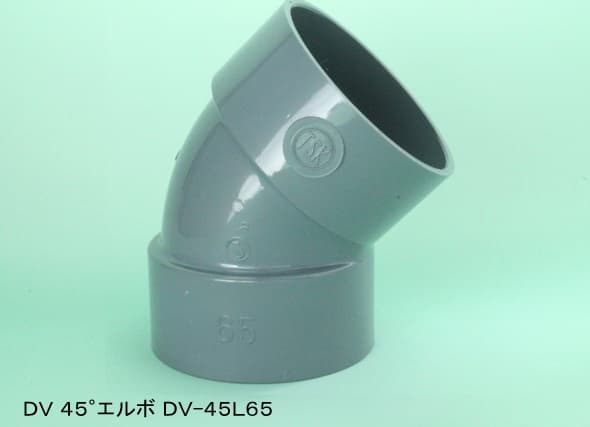

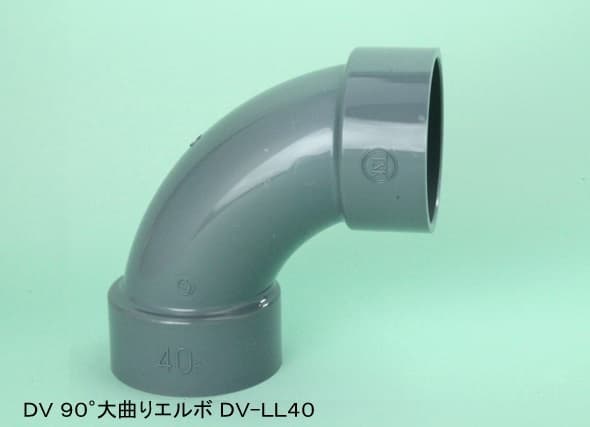

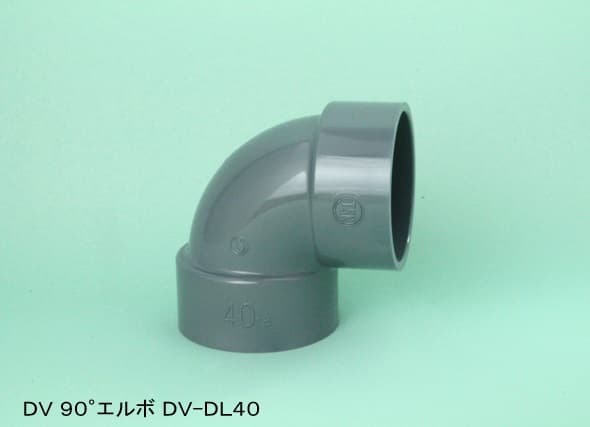

DVDL 90゜エルボ	DVLL 90゜大曲りエルボ	DV45L 45゜エルボ	DVDT 90゜Ｙ	DVLT 90゜大曲りＹ	DV45Y 45゜Ｙ

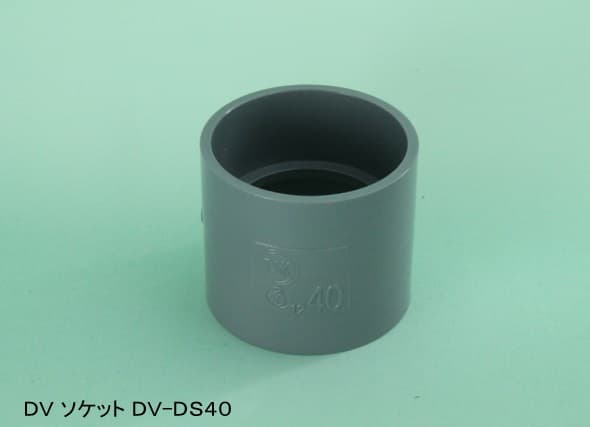

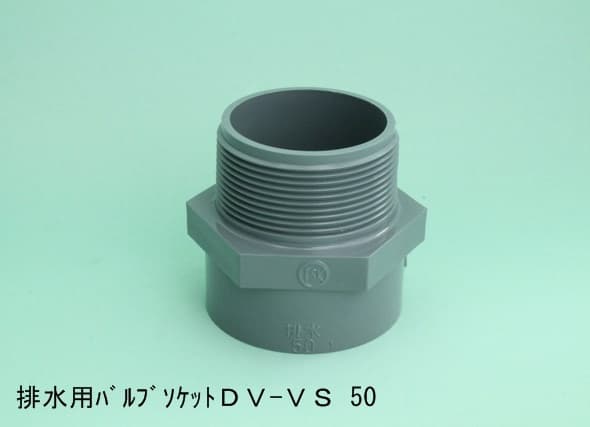

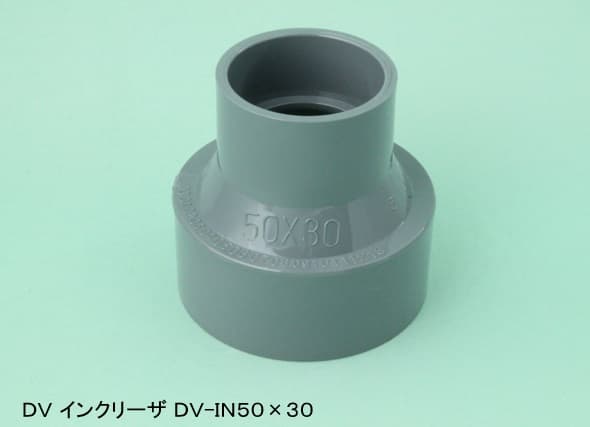

DVDS ソケット	DVIN インクリーザー	DVVS 排水バルソケット

VU継手

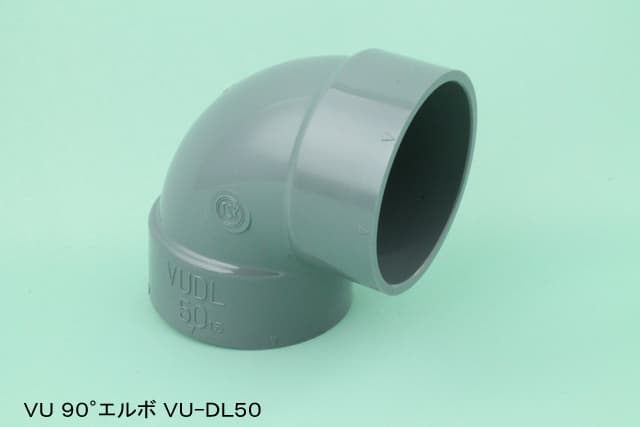

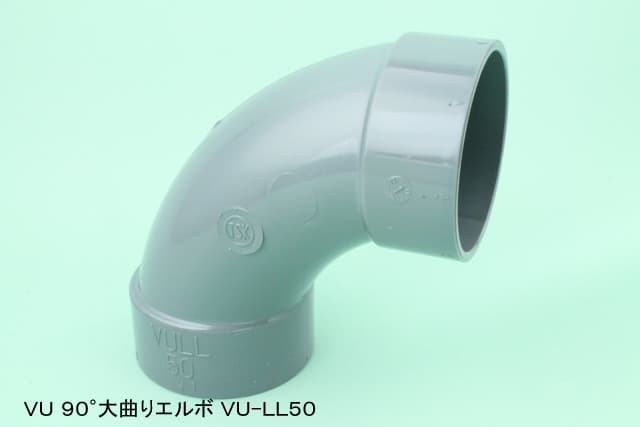

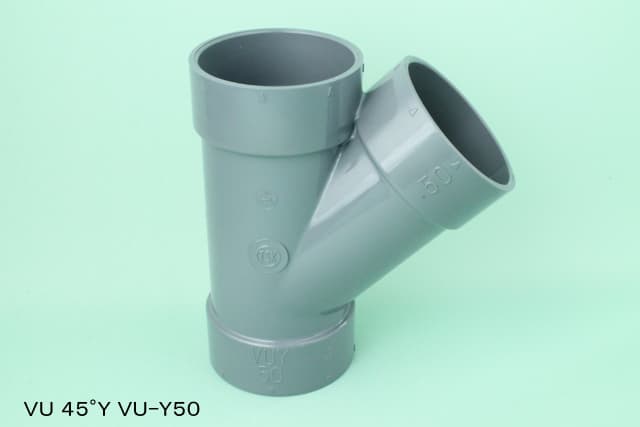

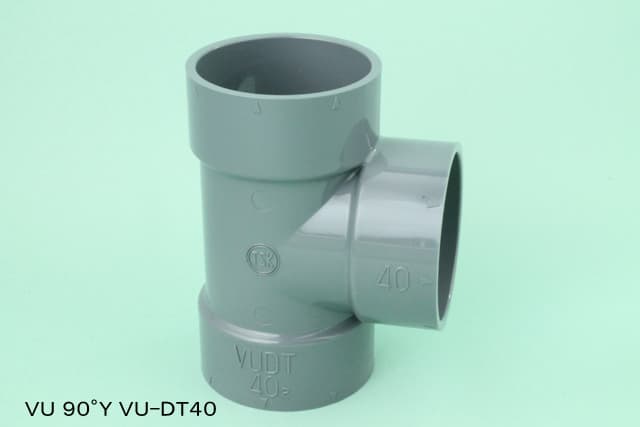

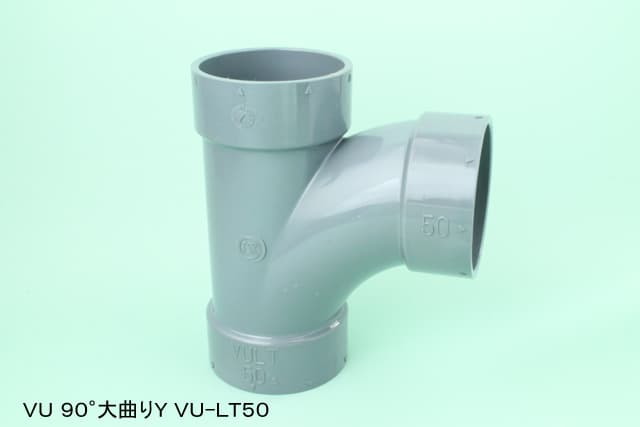

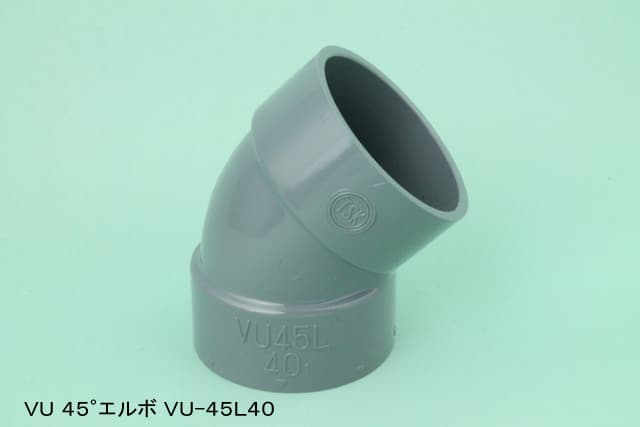

VUDL 90゜エルボ	VULL 90゜大曲りエルボ	VU45L 45゜エルボ	VUDT 90゜Y	VULT 90゜大曲りＹ	VU45Y 45゜Y

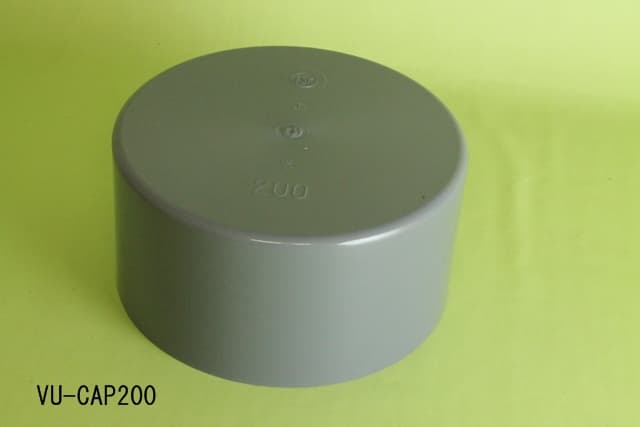

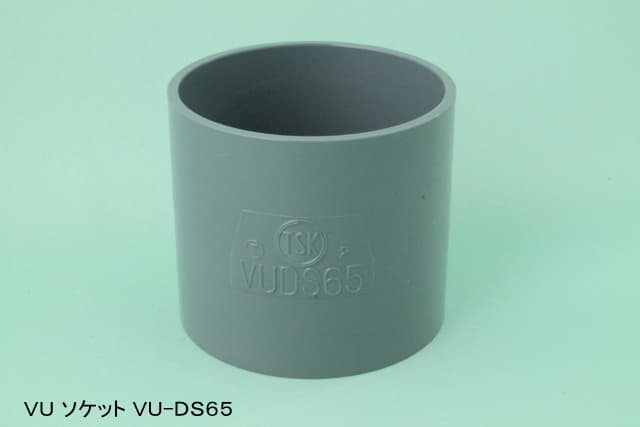

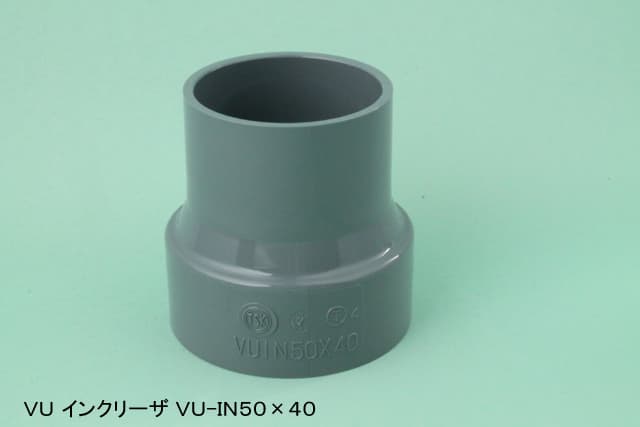

VUDS ソケット	VUIN インクリーザー	VUCAP キャップ

掃除口・蓋

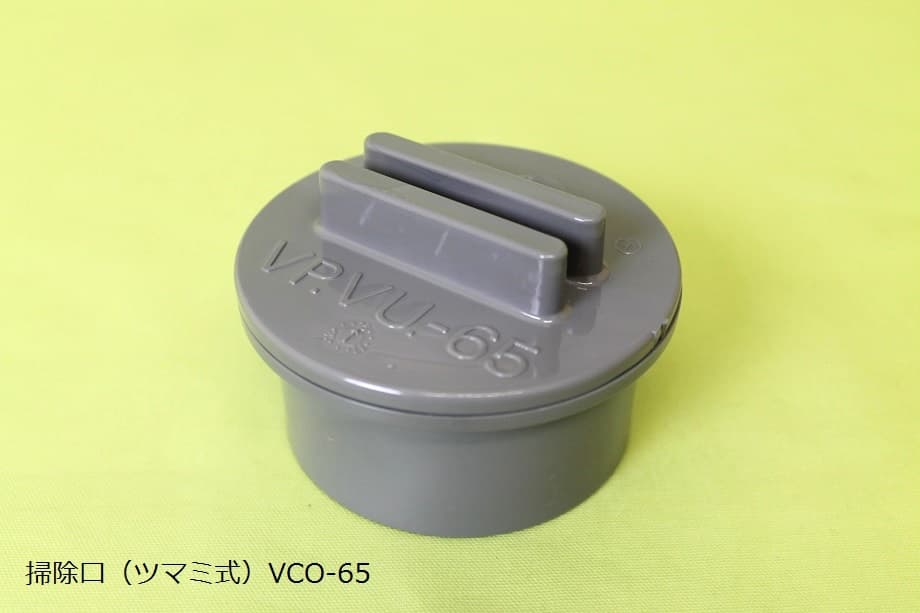

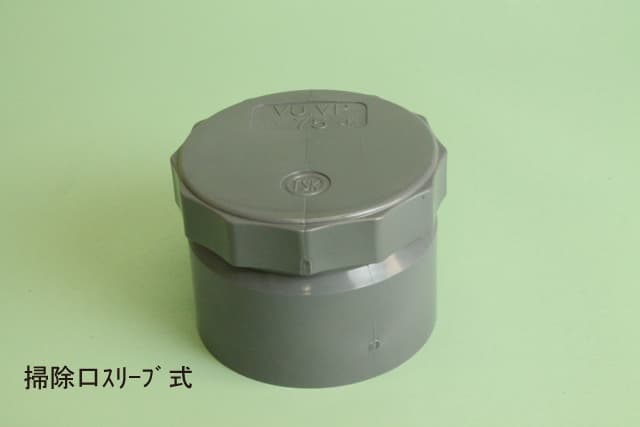

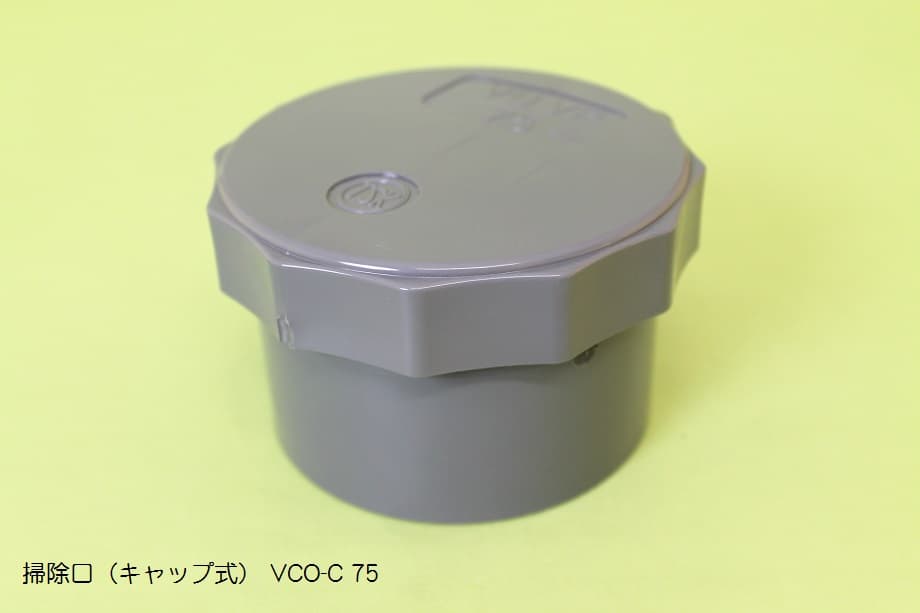

VCO ツマミ式	VCO-C キャップ式	VCO-CS スリーブ式

TS継手

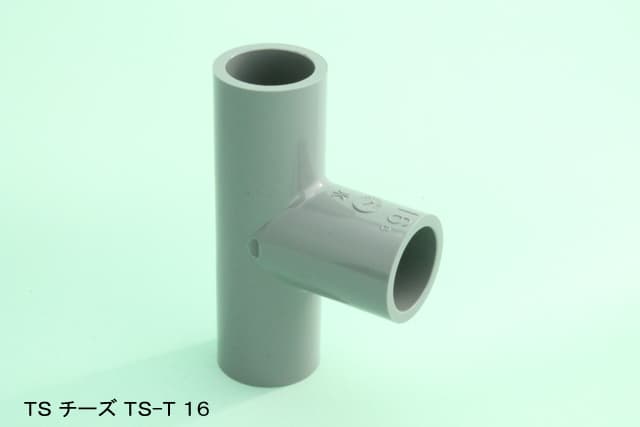

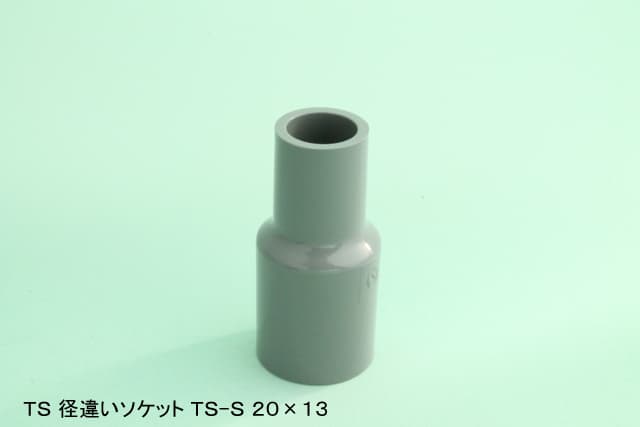

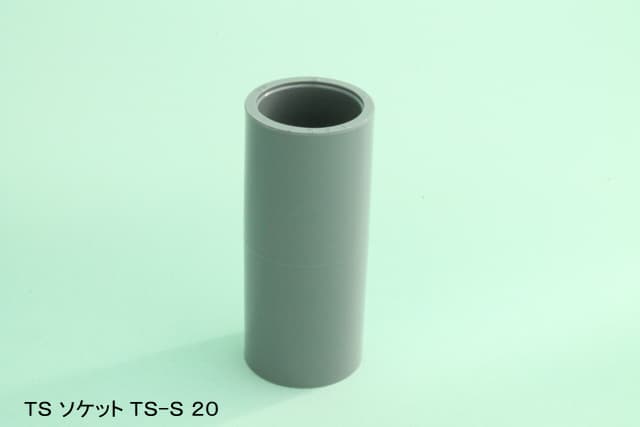

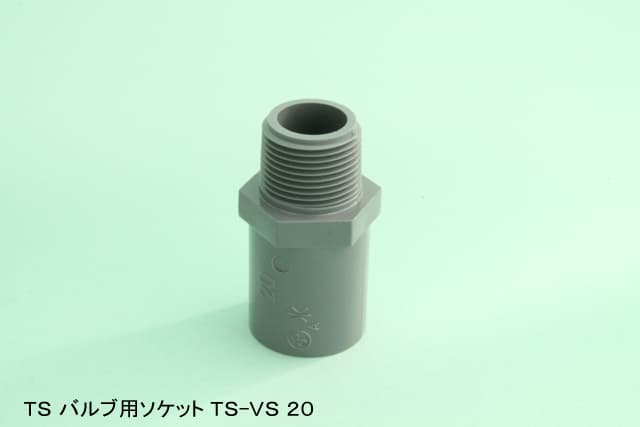

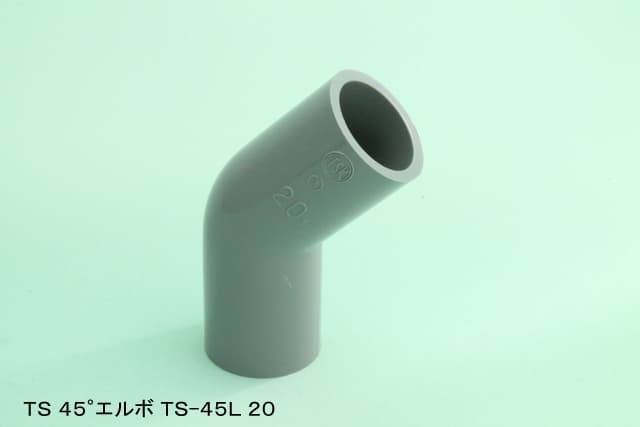

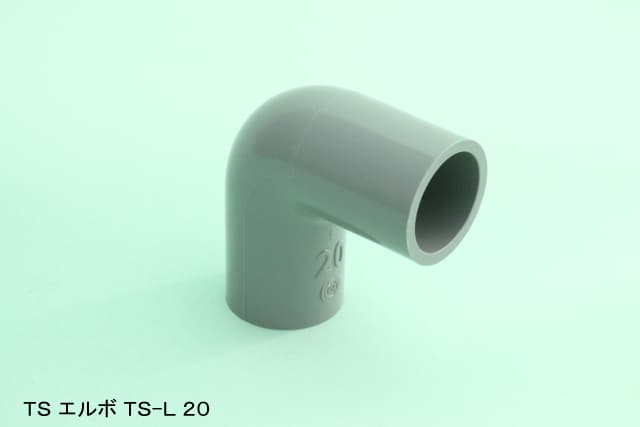

ＴＳＬエルボ	ＴＳ45Ｌ 45゜エルボ	ＴＳＴチーズ	ＴＳＳソケット	ＴＳＳ径違い径違いソケット	ＴＳＶＳバルブソケット

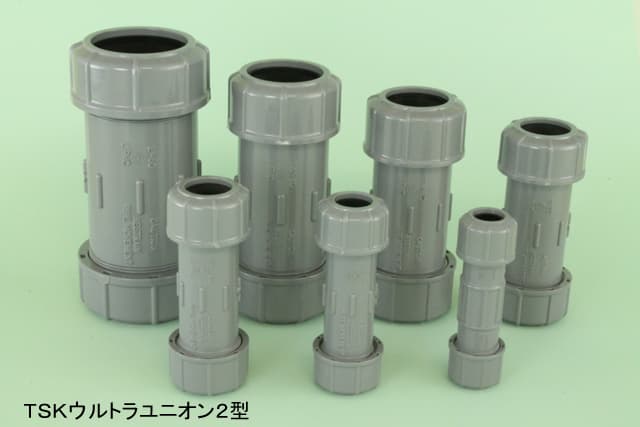

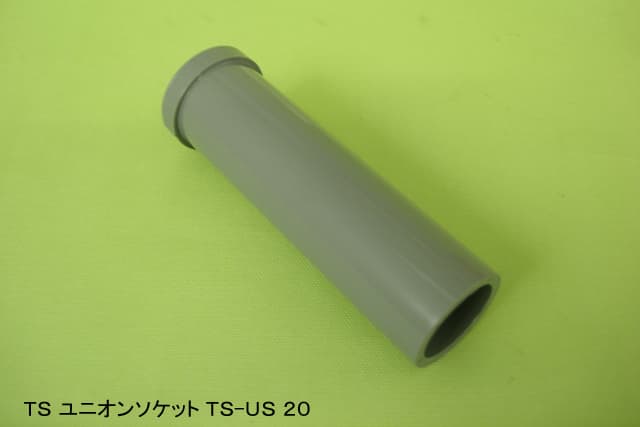

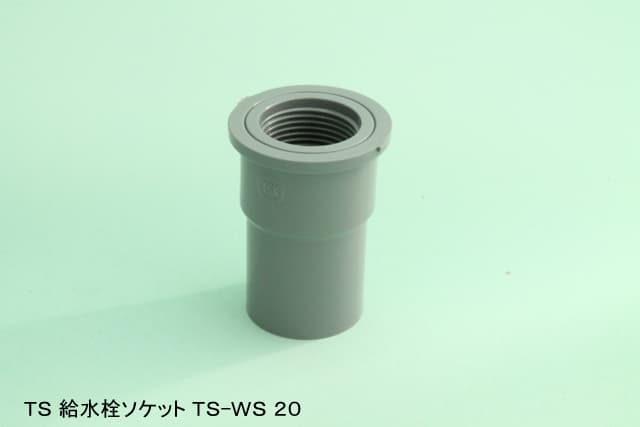

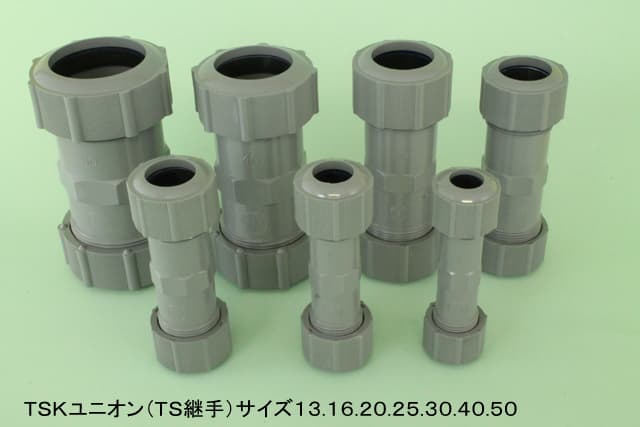

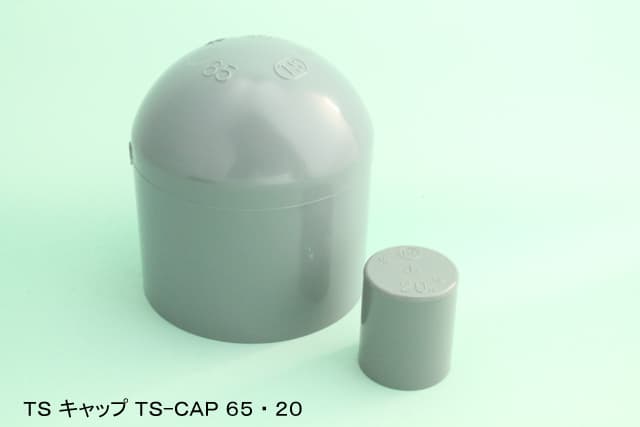

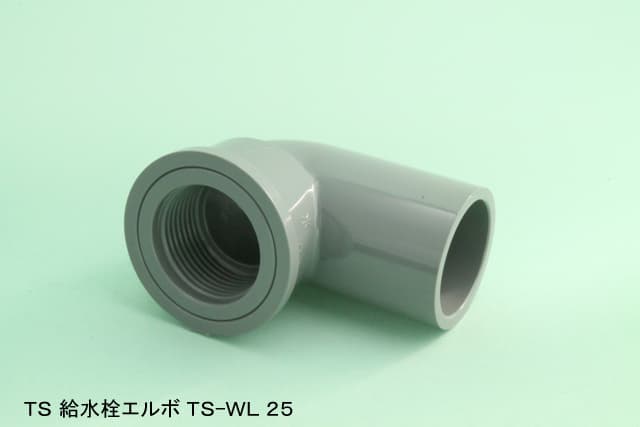

ＴＳＣＡＰキャップ	ＴＳＷＳ給水栓用ソケット	ＴＳＷＬ給水栓用エルボ	ＴＳＵＳユニオンソケット	ウルトラユニオン２型	ＴＳＫユニオン

ＴＳインサート継手

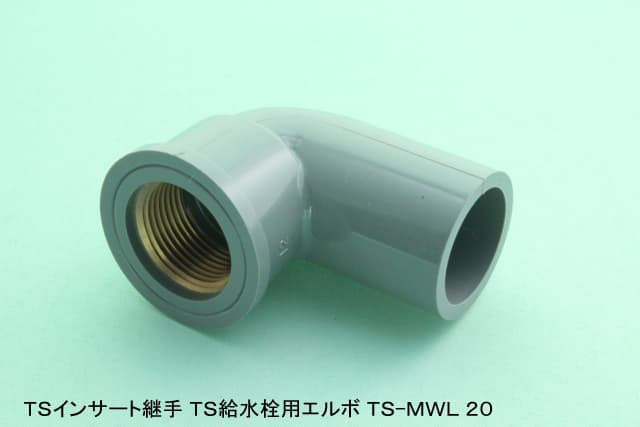

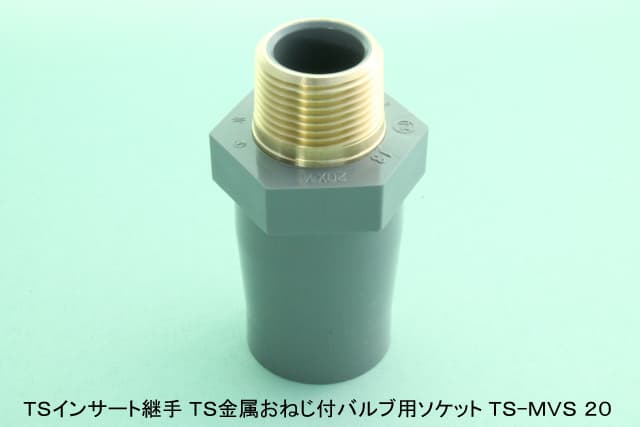

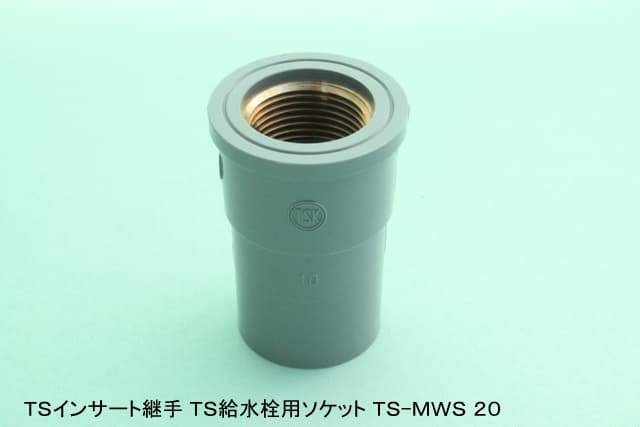

ＴＳ-ＭＷＬ給水用エルボ	ＴＳ-ＭＷＳ給水用ソケット	ＴＳ-ＭＶＳバルブソケット

HI継手

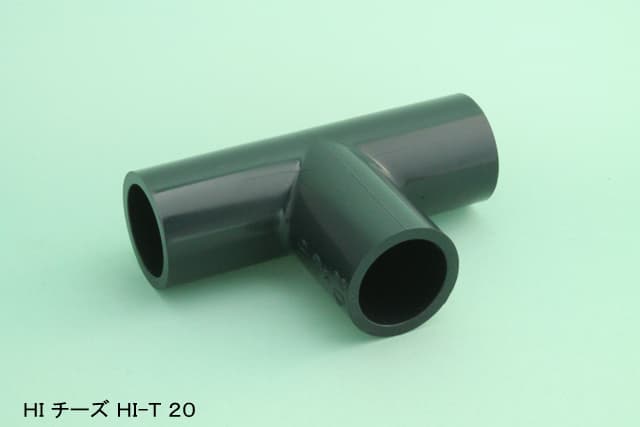

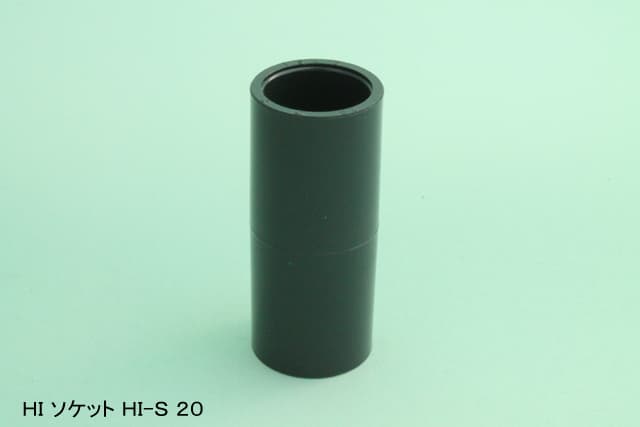

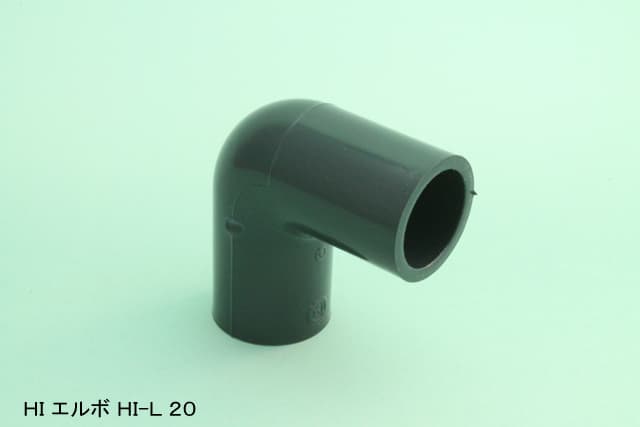

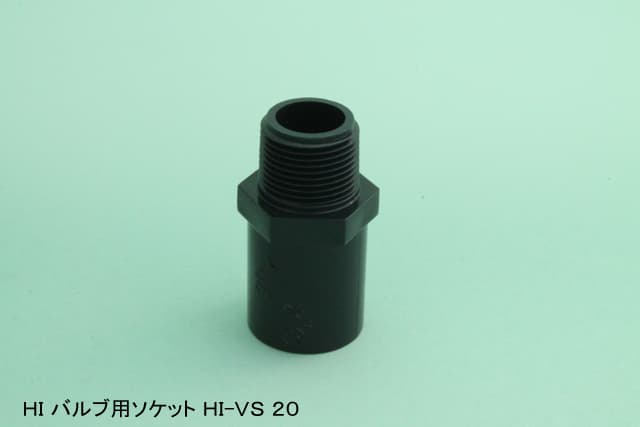

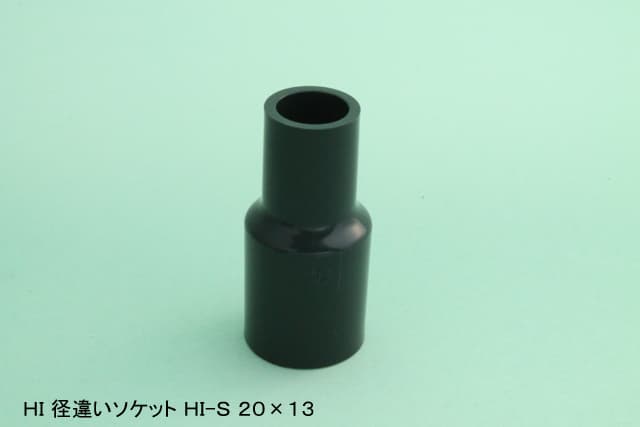

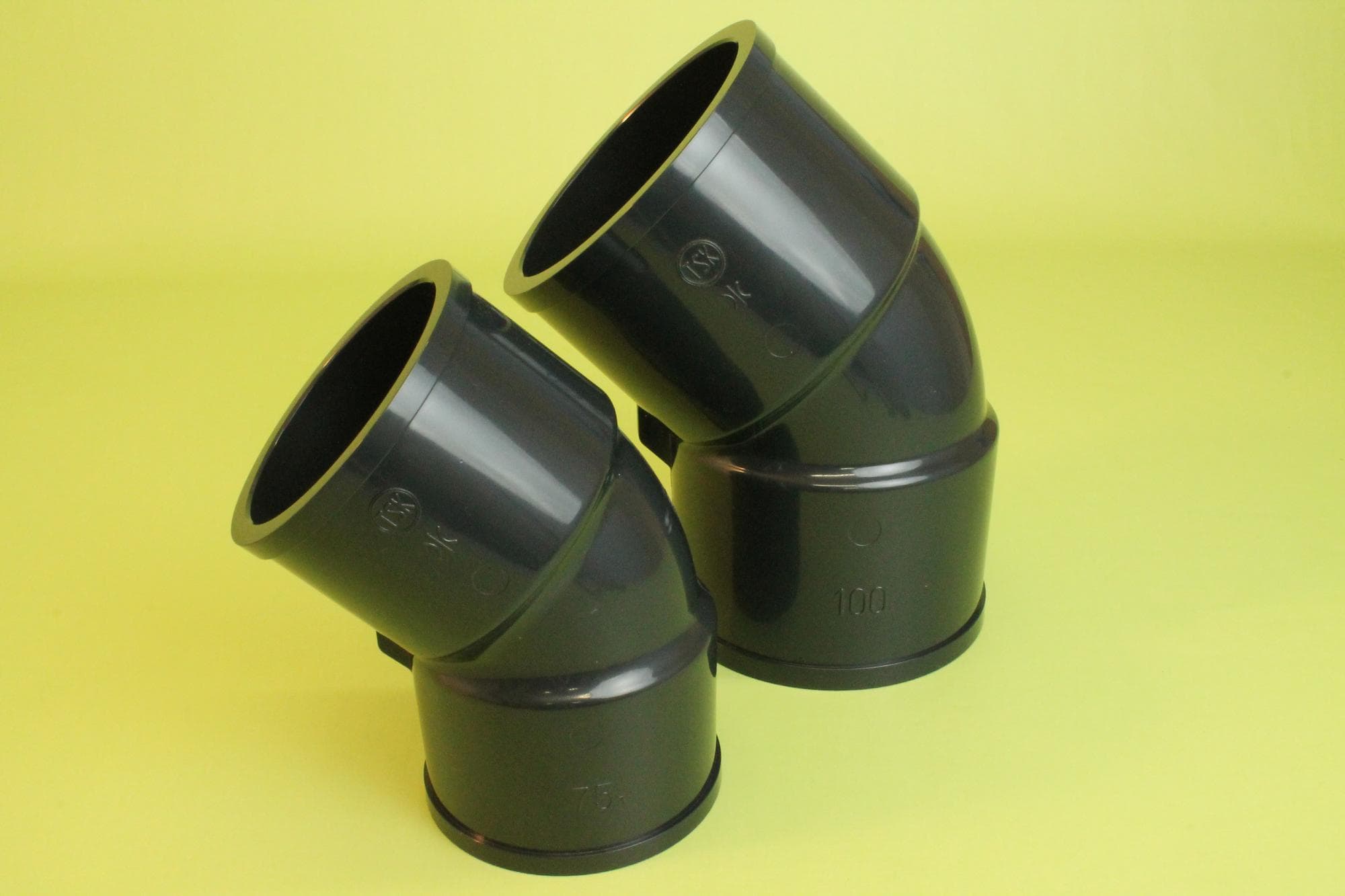

ＨＩＬエルボ	ＨＩ45Ｌ 45゜エルボ	ＨＩＴチーズ	ＨＩＳソケット	ＨＩＳ径違い径違いソケット	ＨＩＶＳバルブソケット

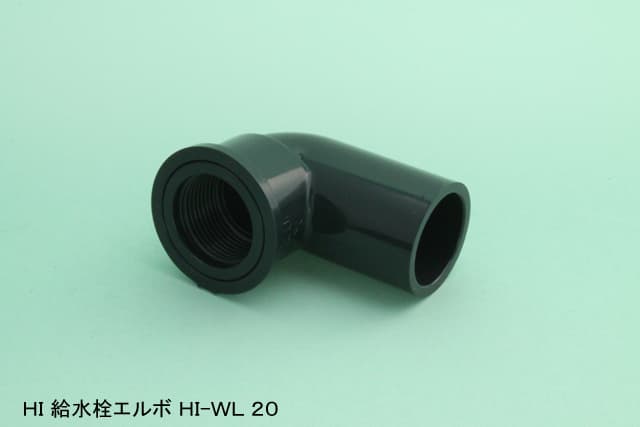

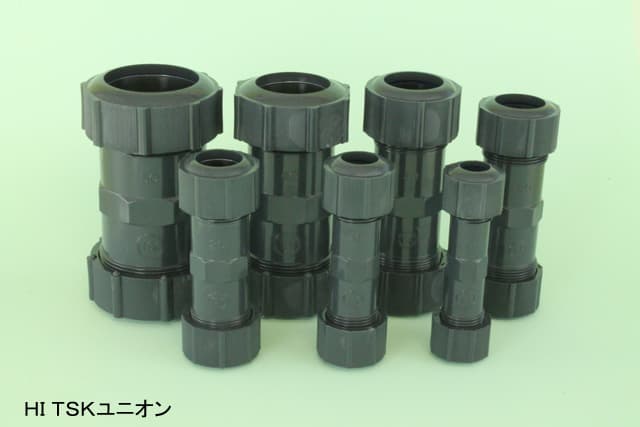

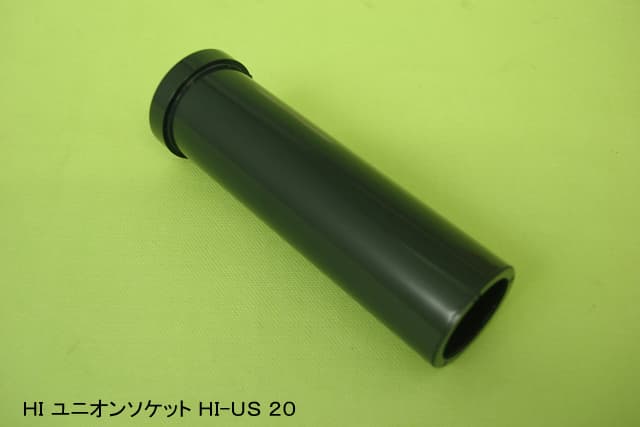

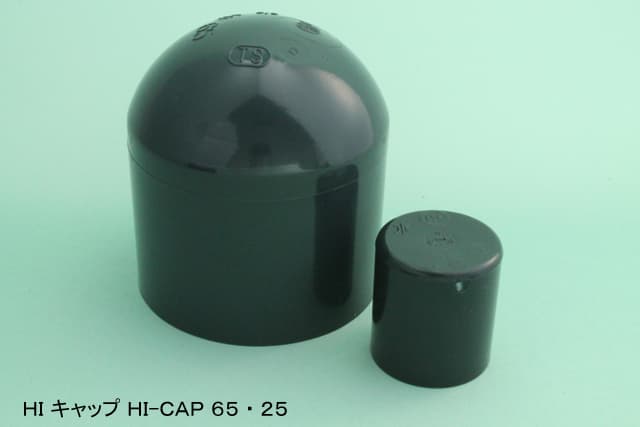

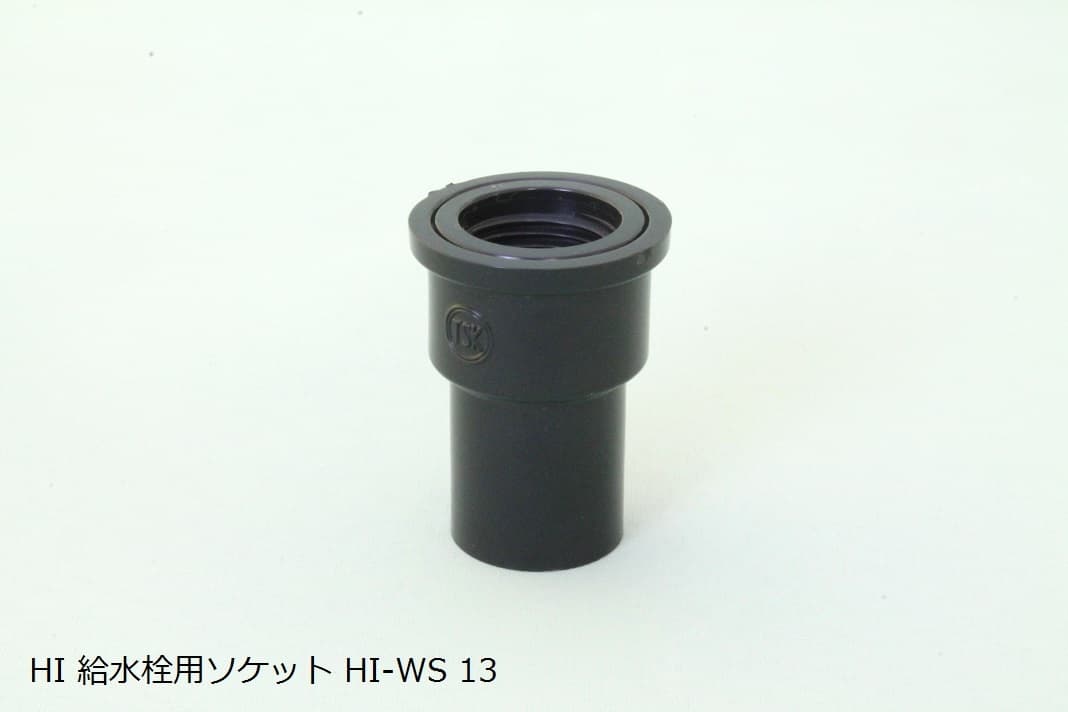

ＨＩＣＡＰキャップ	ＨＩＷＳ給水栓用ソケット	ＨＩＷＬ給水栓用エルボ	ＨＩＵＳユニオンソケット	ＴＳＫＵＨＩＴＳＫユニオン

2.継手の特徴

	接続管	用途	特徴
DV継手	VP管	排水・通気用	無圧
VU継手	VU管	排水・通気用	無圧
TS継手	水道用VP管・VP管	圧力（給水等）配管用	0.75MPa
ＨＩ継手	ＨＩＶＰ	圧力（給水等）配管用	耐衝撃性

3.管サイズ（略寸）

区分	VP（塩ビ厚肉管）				VU（塩ビ薄肉管）
呼径	外径	厚さ	内径	1m当り	外径	厚さ	内径	1m当り
mm	外径	厚さ	内径	質量(g)	外径	厚さ	内径	質量(g)
13	18	2.2	13	174	-	-	-	-
16	22	2.7	16	256	-	-	-	-
20	26	2.7	20	310	-	-	-	-
25	32	3.1	25	448	-	-	-	-
30	38	3.1	31	542	-	-	-	-
40	48	3.6	40	791	48	1.8	44	413
50	60	4.1	51	1122	60	1.8	56	521
65	76	4.1	67	1445	76	2.2	71	825
75	89	5.5	77	2202	89	2.7	83	1159
100	114	6.6	100	3409	114	3.1	107	1737
125	140	7	125	4464	140	4.1	131	2739
150	165	8.9	146	6701	165	5.1	154	3941
200	216	10.3	194	10129	216	6.5	202	6572
250	267	12.7	240	15481	267	7.8	250	9758
300	318	15.1	286	21962	318	9.2	298	13701
350					370	10.5	348	18051
400					420	11.8	395	23059
450					470	13.2	442	28875
500					520	14.6	489	35346
600					630	17.8	592	52679
700					732	21	687	72018
800					835	23.9	783	93718
