焚口（たきぐち）とは
- 風呂・かまど・ボイラーなどの投入口・灰出し口・掃除口等に使用される鋳物製の開閉口です。
|
|
注意事項
- 図示されていませんが、焚口には、アンカーが付いていたり、付いていなかったりします。
- 枠と蓋の間に隙間が生じる場合がありますが予めご了承省ください。
- また、連絡なく廃盤になっていることもありますので、予め在庫の確認をお願いします。
|
|
|
| |
|
|
|
 |
|
Ｃ１とＤ１外れ止め部です |
天丸焚口について
- 上部が半円形に形成され、扉中央に風車より空気調整・内部確認が出来ます。
- 現状最もバリエーションが豊富です。場合により焼却焚口を示すこともあります。
|
|
取付前に蓋の開閉に問題がないかご確認ください
- 枠をやや上向き取付けると扉は閉まり易くなります。
- 枠を下向き・垂直につけると扉が閉まらない場合がありますので
ご注意下さい。
|
|
| 支払方法 |
|
出荷営業日 |
２～５営業日で出荷。欠品時、ご連絡 |
|
| |
● 価格・寸法一覧表 ●
| 形 式 |

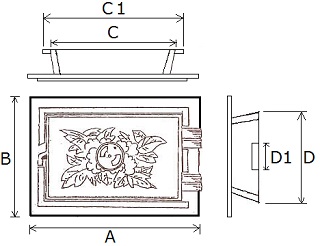

寸法 ｍｍ （Ｃ１とＤ１はズレ止部） |
参考
図面 |
税込価格 |
|
| Ａ |
Ｂ |
Ｃ |
Ｄ |
Ｃ１ |
開口幅 |
| 天丸焚口36号 |
420 |
330 |
385 |
292 |
431 |
360 |
 |
¥26,800 |
 |
*鋳物製のため寸法に誤差が生じます
|
| |
|
|
|
|
|
| 支払方法 |
|
出荷営業日 |
２～５営業日で出荷。欠品時、ご連絡 |
|
| |
● 価格・寸法一覧表 ●
| 形 式 |

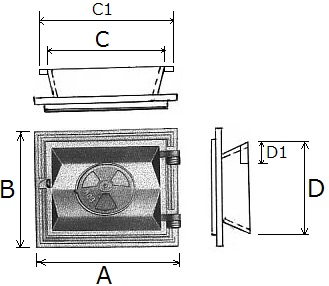

寸法 ｍｍ（Ｃ１とＤ１はズレ止部） |
税込価格 |
|
| A |
B |
C |
D |
Ｃ１ |
Ｄ1 |
開口寸法 |
| 二宮焚口 薄口8号 |
322 |
265 |
281 |
224 |
305 |
28 |
250×192 |
¥8,750 |
|
| 二宮焚口 薄口10号 |
349 |
277 |
305 |
230 |
330 |
18 |
260×190 |
¥14,200 |
*鋳物製のため寸法に誤差が生じます
|
| |
|
|
|
|
|
| |
 |
|
| 支払方法 |
|
出荷営業日 |
２～５営業日で出荷。欠品時、ご連絡 |
|
|
● 価格・寸法一覧表 ●
| 形 式 |
寸法 ｍｍ（Ｃ１とＤ１はズレ止部） |
税込価格
３台限り |
|
| Ａ |
Ａ1 |
Ｂ |
Ｃ |
Ｃ1 |
Ｄ |
Ｄ1 |
Ｄ2 |
開口寸法 |
| ヤ印特製６号(スライド式) |
302 |
240 |
165 |
216 |
255 |
140 |
68 |
23 |
210×135 |
¥8,800 |
|
*鋳物製のため寸法に誤差が生じます。
|
| |
|
|
|
| 掃除口 |
 |
- 炉内の掃除・点検のために、焚口のほかに2～3箇所程度を炉の周囲に配置する小型の点検口です。
- （直焚き浴槽・五右衛門風呂施工図面参照してください）
|
|
|
|
| 煙突受け 4.5吋・5吋 |
 |
- 本来煙突受けはスレート煙突を取付ける際に炉上に設置し、スレート煙突を接続するための鋳物の板です。
- スライド構造で穴が開閉できます。
- （現在スレート煙突は販売されておりませんので、他の排気筒と便宜上接続しています）
|
|
|
|
|
| 支払方法 |
|
出荷営業日 |
２～５営業日で出荷。欠品時、ご連絡 |
|
| |
● 価格・寸法一覧表 ●
| 形 式 |
寸法 ｍｍ |
税込価格 |
|
| 外寸法 |
外周ズレ止 |
穴径 |
| 掃除口 |
125x175 |
- |
- |
¥2,680 |
|
| 煙突受け4.5吋 |
165x165 |
約135 |
約115 |
¥7,200 |
| 煙突受け5吋 |
185x185 |
約160 |
約125 |
¥7,200 |
|
|
|
|
|
|
|
|
|
|
