TS キャップ&給水栓用ソケット

1.TSCAPキャップ  2.TSWS給水栓用ソケット   3.TSWL給水栓用エルボ

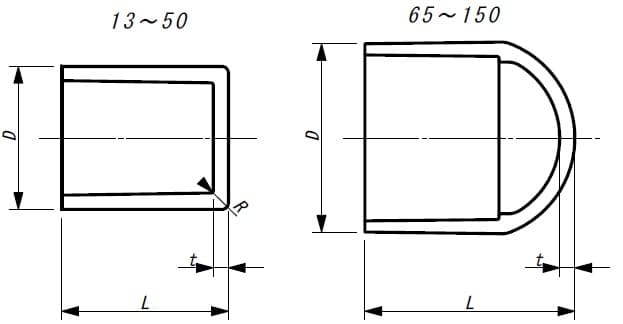

1.TSCAPキャップ

製品寸法図   接合部寸法図

● TSCAP 価格表 ●
バラ価格
形式 税込価格
キャップTSCAP 13 ¥59
キャップTSCAP 16 ¥64
キャップTSCAP 20 ¥69
キャップTSCAP 25 ¥85
キャップTSCAP 30 ¥111
キャップTSCAP 40 ¥185
キャップTSCAP 50 ¥308
キャップTSCAP 65 ¥668
キャップTSCAP 75 ¥658
キャップTSCAP 100 ¥1,232
キャップTSCAP 125 ¥4,987
キャップTSCAP 150 ¥3,622
◆ TSCAP 寸法表 ◆
呼径 寸法 mm
D t L
13 24 3.0 29.00
16 29 3.5 33.50
20 33 38.50
25 40 4.0 44.00
30 46 48.00
40 57 4.5 59.50
50 70 5.0 68.00
65 87 6.6 96.00
75 102 8.0 105.00
100 130 10.0 138.00
125 157 9.5 133.00
150 186 13.0 205.00


塩ビ継手トップへ

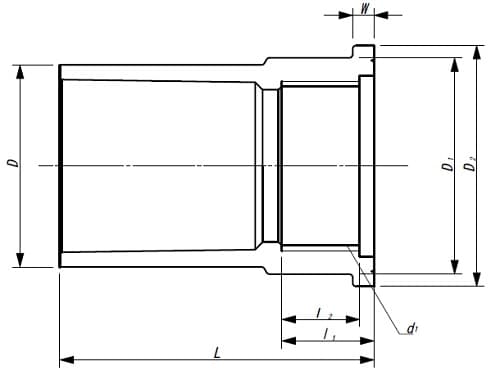

2.TSWS給水栓用ソケット

製品寸法図   接合部寸法図

● TSWS 価格表 ●
バラ価格
 形式 税込価格
継手TSWS 13 ¥69
継手TSWS 16 ¥74
継手TSWS 20 ¥83
継手TSWS 25 ¥120
継手TSWS 30 ¥470
継手TSWS 40 ¥686
継手TSWS 50 ¥1,154
継手TSWS 20x13 ¥147
◆ TSWS 寸法表 ◆
呼径 寸法 mm
D D1 呼び 谷の径
 di
 ねじ
山数
l1 l2   D2 W L
13 24 30.0 Rp 1/2 20. 955 14 17 14 34.5 4 47
16 29 34.0 52
20 33 37.0 Rp 3/4 26.44 19 16 43.0 59
25 40 46.0 Rp1 33. 249 11 21 18 52.5 5 68
30 46 55.0 Rp1 1/4 41.91 25 21 61.0 6 77.5
40 57 61.0 Rp1 1/2 47. 803 26 22 68.0 88.5
50 70 74.0 Rp2 59.61 29 24 83.0 7 102
20×13 33 33.0 Rp 1/2 20. 955 14 17 14 34.0 4 57


塩ビ継手トップへ

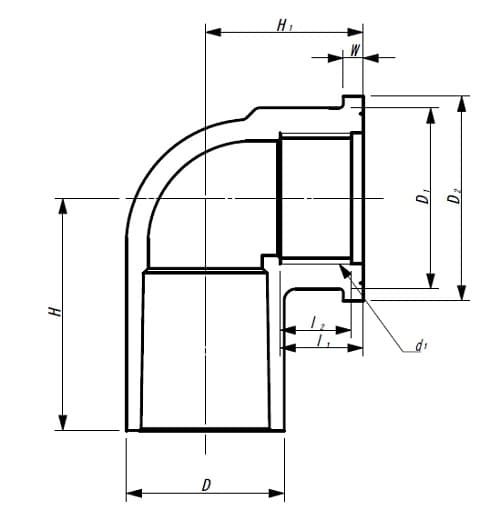

3.TSWL給水栓用エルボ

製品寸法図   接合部寸法図

● TSWL 価格表 ●
バラ価格
形式 税込価格
継手TSWL 13 ¥74
継手TSWL 16 ¥97
継手TSWL 20 ¥116
継手TSWL 25 ¥148
継手TSWL 20x13 ¥224
◆ TSWL 寸法表 ◆
呼径 寸法 mm
D D1 呼び 谷の径
d1
ねじ山数 l1 l2 D2 W H H1
13 24 30 Rp 1/2 20. 955 14 17 14 34 4 38 29
16 29 43 32
20 33 37 Rp 3/4 26. 441 19 16 42 51 36
25 40 46 Rp1 33. 249 11 21 18 52 5 59 40
20×13 33 30 Rp1 1/2 20. 955 14 17 14 34 4 47 31


塩ビ継手トップへ
