VUエルボ

1.90°エルボ VUDL  2.90°大曲りエルボ VULL  3.45°エルボ VU45L


1.90°エルボ VUDL

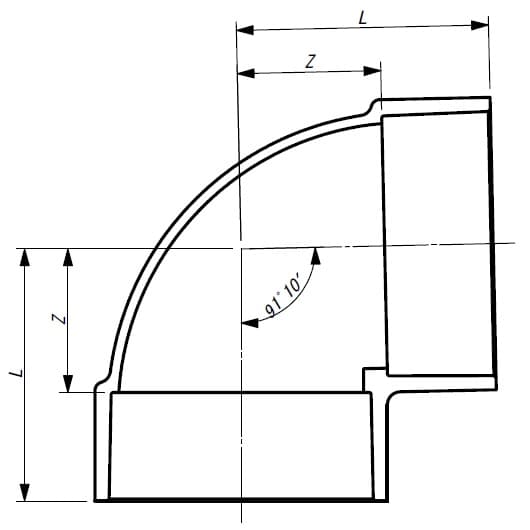

製品寸法図   接合部寸法図
製品寸法図(大口径)   接合部寸法図(大口径)
◆ 寸法表 ◆
呼径 寸法 mm
Z I L
40 27 22 49
50 33 25 58
65 42 35 77
75 48 40 88
100 62 50 112
125 75 65 140
150 88 80 168
200 113 110 223
250 139 125 264
300 165 140 305
350 196 170 366
400 222 200 422
● VUDL 価格表 ●
バラ価格   箱価格
形式 税込価格 形式 入数 税込価格
継手VUDL 40 ¥32 継手VUDL 40 箱 150 ¥4,389
継手VUDL 50 ¥52 継手VUDL 50 箱 84 ¥4,022
継手VUDL 65 ¥87 継手VUDL 65 箱 36 ¥2,873
継手VUDL 75 ¥126 継手VUDL 75 箱 30 ¥3,471
継手VUDL 100 ¥254 継手VUDL 100 箱 16 ¥3,724
継手VUDL 125 ¥538 継手VUDL 125 箱 8 ¥3,947
継手VUDL 150 ¥929 継手VUDL 150 箱 5 ¥4,263
継手VUDL 200 ¥2,155 継手VUDL 200 箱 4 ¥7,906
継手VUDL 250 ¥4,740 継手VUDL 250 箱 2 ¥8,696
継手VUDL 300 ¥8,833
継手VUDL 350 ¥23,702
継手VUDL 400 ¥38,999


2.90°大曲りエルボ VULL

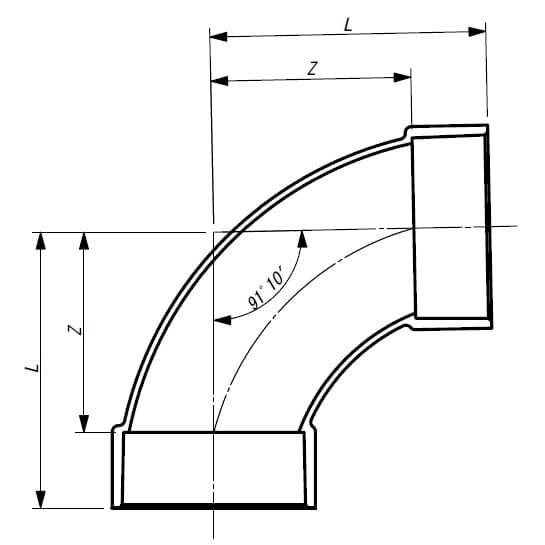

製品寸法図   接合部寸法図
製品寸法図(大口径)   接合部寸法図(大口径)
◆ 寸法表 ◆
呼径 寸法 mm
Z I L
50 66 25 91
65 90 35 125
75 100 40 140
100 128 50 178
125 140 65 205
150 170 80 250
200 196 105 301
250 225 125 350
300 250 140 390
● VULL 価格表 ●
バラ価格   箱価格
 形式 税込価格 形式 入数 税込価格
継手VULL 50 ¥91 継手VULL 50 箱 56 ¥4,692
継手VULL 75 ¥210 継手VULL 75 箱 22 ¥4,243
継手VULL 100 ¥409 継手VULL 100 箱 10 ¥3,751
継手VULL 125 ¥740 継手VULL 125 箱 5 ¥3,392
継手VULL 150 ¥1,118 継手VULL 150 箱 4 ¥4,102
継手VULL 200 ¥4,525 継手VULL 200 箱 2 ¥8,302
継手VULL 250 ¥1,0494 継手VULL 250 箱 2 ¥19,250
継手VULL 300 ¥1,7238


3.45°エルボ VU45L

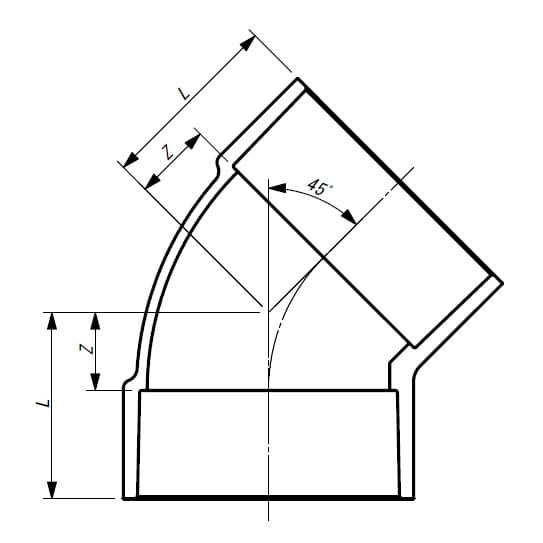

製品寸法図   接合部寸法図
製品寸法図(大口径)   接合部寸法図(大口径)
◆ 寸法表 ◆
呼径 寸法 mm
Z I L
40 14 22 36
50 18 25 43
65 22 35 57
75 25 40 65
100 30 50 80
125 38 65 103
150 44 80 124
200 48 110 158
250 58 125 183
300 70 140 210
350 90 170 260
400 110 200 310
● VU45L 価格表 ●
バラ価格   箱価格
形式 税込価格 形式 入数 税込価格
継手VU45L 40 ¥32 継手VU45L 40 箱 190 ¥5,559
継手VU45L 50 ¥49 継手VU45L 50 箱 100 ¥4,522
継手VU45L 65 ¥81 継手VU45L 65 箱 46 ¥3,426
継手VU45L 75 ¥109 継手VU45L 75 箱 40 ¥3,990
継手VU45L 100 ¥215 継手VU45L 100 箱 20 ¥3,937
継手VU45L 125 ¥461 継手VU45L 125 箱 10 ¥4,229
継手VU45L 150 ¥753 継手VU45L 150 箱 6 ¥4,142
継手VU45L 200 ¥1,918 継手VU45L 200 箱 4 ¥7,038
継手VU45L 250 ¥3,879 継手VU45L 250 箱 2 ¥7,116
継手VU45L 300 ¥8,625 継手VU45L 300 箱 2 ¥15,822
継手VU45L 350 ¥2,2408
継手VU45L 400 ¥3,8783
