プレーン細目U字溝グレーチング(スチール製)

細目U字溝グレーチングの特徴
  • U字溝に置くだけで作業完了
  • 排水溝にハイヒールのかかとや落ち葉が入りにくい細目の隙間です。

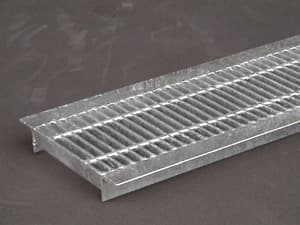

プレーン細目U字溝グレーチング 19-15
上の写真は 細目 19-15
プレーン細目U字溝グレーチング 寸法図 グレーチングの形式説明

グレーチングの形式説明

支払方法
銀行振込 カード
出荷営業日 2~5営業日で出荷。欠品時、ご連絡
送料
本州・四国
(離島・一部の地域は除く)
送料1,500円 1,500円 :  本品合計金額 3万円未満
送料1,500円      0円 :  本品合計金額 3万円以上
北海道・九州・
離島・一部の地域

送料:お見積り お見積フォームまたはFAXお見積り用紙でお見積してください。
※本品は直送品につき、送料は個別加算となります。

プレーン細目U字溝グレーチング(メインバーピッチ12.5ミリ=隙間約10ミリ クロスバーピッチ100ミリ)
形式 サイズ(mm) 適用荷重 税込価格(税抜価格) ダウンロード
溝幅 内幅
(W)
外幅
(A)
高さ
(H)
ツバ規格
細目 19-09 90 80 134 19 L30x30x3 T-14 ¥2,850(¥2,639)
細目 19-10 100 90 144 ¥2,900(¥2,686)
細目 19-12 120 110 164 ¥3,030(¥2,806)
細目 19-15 150 140 194 T-6 ¥3,150(¥2,917)
細目 25-15 210 25 L40x40x5 T-14 ¥5,420(¥5,019)
細目 19-18 180 170 224 19 L30x30x3 T-6 ¥3,600(¥3,334)
細目 25-18 240 25 L40x40x5 T-14 ¥5,800(¥5,371)
細目 19-20 200 190 244 19 L30x30x3 T-2 ¥3,910(¥3,621)
細目 25-20 260 25 L40x40x5 T-14 ¥5,990(¥5,547)
細目 19-24 240 230 284 19 L30x30x3 T-2 ¥4,480(¥4,149)
細目 25-24 300 25 L40x40x5 T-6 ¥7,000(¥6,482)
細目 32-24 32 T-14 ¥7,380(¥6,834)
細目 19-30 300 290 344 19 L30x30x3 歩行用 ¥5,420(¥5,019)
細目 25-30 360 25 L40x40x5 T-2 ¥8,190(¥7,584)
細目 32-30 32 T-14 ¥8,700(¥8,056)

■プレーン細目U字溝グレーチングについて
  • プレーン細目U字溝グレーチングはL型アングルのツバを溝壁上に引っかけるだけで設置が完了します。
  • メインバーが3ミリ材でピッチ12.5ミリのため隙間は9.5㎜になりますので、ハイヒールや車いすなど歩行者のことを考えて作られたグレーチングです。
  • 強度計算では重荷重に対応可能に算出されますが、H=19ミリの場合ツバは歩行用のL3x30が取り付けられていますので車両通行時に大きな衝撃のかかる場所での使用はできません。掲載の適用荷重は側溝での計算荷重です。
  • 下のU字溝が凸凹(不陸)しているとガタツキ、U字溝の屈曲部が大きいと設置することができません。

■梱包形態・出荷メーカーについて
  1. 弊社では、20~30枚以上、200~300㎏以上のグレーチングのご注文を目安に、パレット上にフィルムで梱包して出荷しております。
     商品の引渡しは車上渡しですので、フォークリフトのない場合はフィルムを破いて手降ろししてください。
  2. 弊社では、同一規格のグレーチングをその時の在庫状況を勘案して複数の問屋から購入しておりますので、購入時期により出荷メーカーが違う場合がありますことを予めご了承ください。
     メーカーが違ってもプレーングレーチングは外観・荷重条件に大きな違いがありませんので、弊社独自の形式呼称を使用しております。
